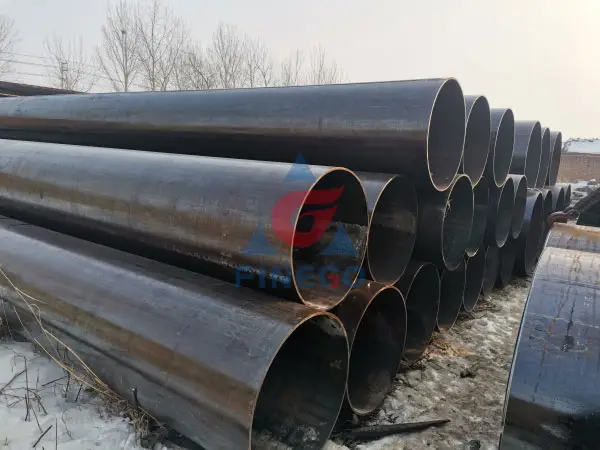

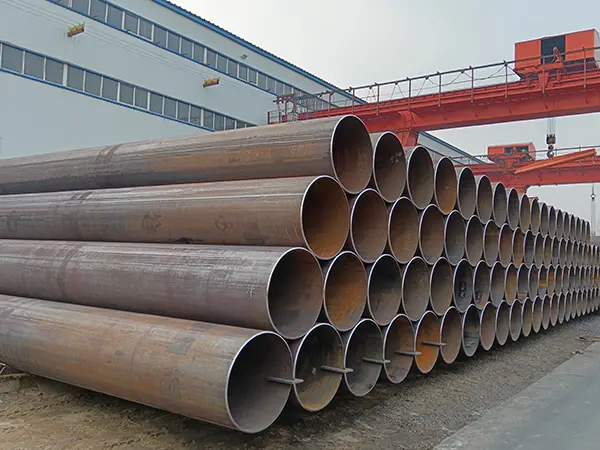

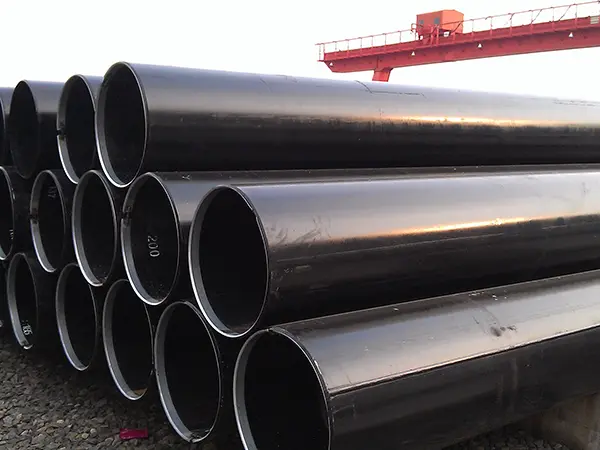

Tubería de acero soldada

Tubería de acero de LSAW/SAWL

Diámetro exterior:Φ 406mm- 1626mm (16 " - 64")

Espesor de la pared:6,0-75mm (1/4 " - 3")

Estándares de calidad:API 、 DNV 、 ISO 、 DEP 、 EN 、 ASTM 、 DIN 、 BS 、 JIS 、 GB 、 CSA

Longitud:3-12,5 m ( 10 '- 41')

Grados:A-x100 del API 5l, gb/t9711 l190-l690

Finaliza:Extremos negros/extremos biselados/extremos lisos

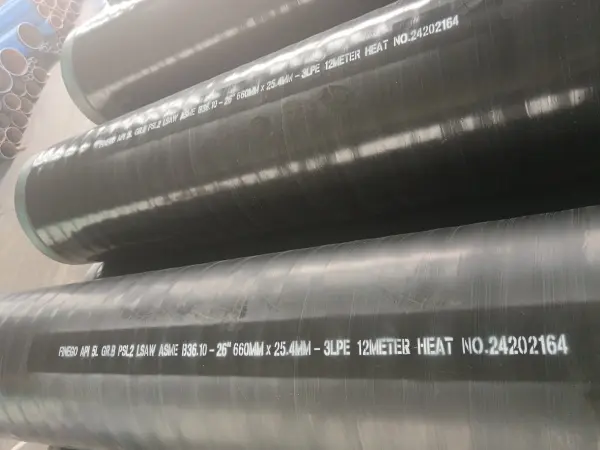

Tratamiento superficial:Bare, pintura negra, barnizado, galvanizado, revestimiento anticorrosión, etc.

Aplicación:Se utiliza para petróleo y gas, transmisión de agua, ingeniería, proyectos offshore.

Obtener una oferta

Criterios

Especificaciones

La tubería de acero LSAW (soldadura por arco sumergido longitudinalmente, abreviada LSAW) es un término de expresión profesional para la soldadura por arco sumergido longitudinalmente, que está hecha de una sola placa mediana y gruesa como materia prima, la placa de acero LSAW se presiona (enrolla) en un tocho de tubo en un molde o máquina formadora, y se produce mediante soldadura por arco sumergido de doble cara y diámetro expandido.

La tubería para soldadura por arco sumergido longitudinalmente se subdivide en tuberías UOE, RBE y JCOE según sus diferentes métodos de formación. La tubería de acero longitudinal soldada por alta frecuencia tiene las características de un proceso relativamente simple y una producción rápida y continua, y tiene un amplio uso en la construcción civil, petroquímica, industria ligera y otros sectores. Se utiliza principalmente para transportar fluidos de baja presión o para fabricar diversos componentes de ingeniería y productos industriales ligeros.

La tubería SAWL o la tubería de acero longitudinal para soldadura por arco sumergido es un tipo de tubería de acero con costura recta. El proceso de soldadura utilizado es la tecnología de soldadura por arco sumergido, que se suelda con aportación y arco sumergido con fundente protector de partículas. El proceso de producción de tubos soldados por arco sumergido incluye la tecnología de conformado JCOE y la tecnología de soldadura por arco sumergido con conformado por laminación. Cuando el diámetro es grande, se pueden utilizar dos placas de acero para laminar, lo que formará un fenómeno de soldadura doble.

Características

1. La tensión interna de la tubería es muy pequeña y se distribuye uniformemente después de la expansión total. Se puede prevenir eficazmente la corrosión y el agrietamiento de la tubería debido a la tensión. La aplicación de la soldadura en obra es muy sencilla debido a la alta precisión dimensional;

2. La soldadura interior y exterior se realiza después de la soldadura por puntos, por lo que el proceso de soldadura es muy estable con buena calidad de soldadura;

3. El END también es fácil de realizar en la soldadura durante la producción y la operación de campo;

4. La longitud de la soldadura es más corta que la del tubo con costura no longitudinal, por lo que la probabilidad de que se produzcan defectos es muy baja;

5. La cobertura de las especificaciones de tuberías es muy amplia. La tubería puede ser de gran diámetro con pared gruesa o de pequeño diámetro con pared gruesa.

Especificación y estándar

sobredosis		peso							Longitud (m)
Pulgada	milímetros	Mínimo límite elástico (Mpa)
Pulgada	milímetros	245(B)	290(X42)	360(X52)	415(X60)	450(X65)	485(X70)	555(X80)
dieciséis	406	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.0	6,0-10,5	6.0-10.0	6.0-9.0	6.0-12.3
18	457	6,0-15,0	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.5	6.0-11.0	6.0-10.0	6.0-12.3
20	508	6.0-16.0	6,0-15,0	6.0-14.0	6.0-13.0	6,0-12,5	6.0-12.0	6.0-11.0	6.0-12.3
22	559	6.0-17.0	6.0-16.0	6,0-15,0	6.0-14.0	6.0-13.5	6.0-13.0	6.0-12.0	6.0-12.3
24	610	6.0-18.0	6.0-17.0	6.0-16.0	6,0-15,0	6,0-14,5	6.0-14.0	6.0-13.0	6.0-12.3
26	660	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.0	6,0-15,0	6,0-15,0	6.0-14.0	6.0-12.3
28	711	6,0-20,0	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.5	6.0-16.0	6,0-15,0	6.0-12.3
30	762	7.0-21.0	7,0-20,0	7.0-19.0	7,0-18,0	7,0-17,5	7,0-17,0	7,0-16,0	6.0-12.3
32	813	7,0-22,0	7.0-21.0	7,0-20,0	7.0-19.0	7,0-18,5	7,0-18,0	7,0-17,0	6.0-12.3
34	864	7.0-23.0	7,0-22,0	7.0-21.0	7,0-20,0	7,0-19,5	7.0-19.0	7,0-18,0	6.0-12.3
36	914	8,0-24,0	8.0-23.0	8.0-22.0	8.0-21.0	8,0-20,5	8,0-20,0	8.0-19.0	6.0-12.3
38	965	8,0-25,0	8,0-24,0	8.0-23.0	8.0-22.0	8,0-21,5	8.0-21.0	8,0-20,0	6.0-12.3
40	1016	8,0-26,0	8,0-25,0	8,0-24,0	8.0-23.0	8,0-22,5	8.0-22.0	8.0-21.0	6.0-12.3
42	1067	8,0-26,0	8,0-25,0	8,0-24,0	8.0-23.0	8,0-22,5	8.0-22.0	8.0-21.0	6.0-12.3
44	1118	9.0-27.0	9.0-26.0	9,0-24,5	9,0-23,5	9,0-22,8	9.0-22.0	9.0-21.0	6.0-12.3
46	1168	9.0-27.0	9.0-26.0	9.0-24.0	9,0-23,5	9,0-22,8	9.0-22.0	9.0-21.0	6.0-12.3
48	1219	9,0-28,0	9.0-27.0	9,0-25,4	9.0-24.0	9,0-23,5	9.0-23.0	9.0-22.0	6.0-12.3
52	1321	9,0-28,0	9.0-27.0	9,0-25,4	9.0-24.2	9,0-23,5	9.0-23.0	9.0-22.0	6.0-12.3
56	1422	10,0-29,0	10,0-28,0	10,0-26,0	10,0-24,5	10,0-23,8	10,0-23,0	10,0-22,0	6.0-12.3
60	1524	10,0-29,0	10,0-28,0	10,0-26,0	10,0-24,5	10,0-23,8	10,0-23,0	10,0-22,0	6.0-12.3
64	1626	10,0-30,0	10,0-29,0	10,0-27,0	10,0-25,4	10,0-24,8	10,0-24,0	10,0-23,0	6.0-12.3
68	1727	10,0-30,0	10,0-29,0	10,0-27,0	10,0-25,4	10,0-24,8	10,0-24,0	10,0-23,0	6.0-12.3
72	1829	10,0-30,0	10,0-29,0	10,0-27,0	10,0-25,4	10,0-24,8	10,0-24,0	10,0-23,0	6.0-12.3

Tolerancia del diámetro exterior y el espesor de la pared

Tipos	Estándar
Tipos	SY/T5040-2000	SY/T5037-2000	SY/T9711.1-1977	ASTM A252	AWWA C200-97	API 5L PSL1
Desviación del diámetro exterior del extremo del tubo	±0,5%D	±0,5%D	-0,79 mm ~ + 2,38 mm	<±0,1%T	<±0,1%T	±1,6 mm
espesor de pared	±10,0%T	D<508 mm, ±12,5 %T	-8%T~+19,5%T	<-12,5%T	-8%T~+19,5%T	5,0 mm
espesor de pared	±10,0%T	Profundidad>508 mm, ±10,0 %T	-8%T~+19,5%T	<-12,5%T	-8%T~+19,5%T	T≥15,0 mm, ±1,5 mm

Composición química y propiedades mecánicas.

Estándar	Calificación	Composición química (máx.)%					Propiedades mecánicas (mín.)
Estándar	Calificación	C	Minnesota	Si	S	PAG	Fuerza de producción (Mpa)	Resistencia a la tracción (Mpa)
GB/T700-2006	A	0,22	1.4	0,35	0.050	0,045	235	370
	B	0,2	1.4	0,35	0,045	0,045	235	370
	C	0,17	1.4	0,35	0.040	0.040	235	370
	D	0,17	1.4	0,35	0.035	0.035	235	370
GB/T1591-2009	A	0,2	1.7	0,5	0.035	0.035	345	470
	B	0,2	1.7	0,5	0.030	0.030	345	470
	C	0,2	1.7	0,5	0.030	0.030	345	470
BS En10025	S235JR	0,17	1.4	-	0.035	0.035	235	360
	S275JR	0,21	1.5	-	0.035	0.035	275	410
	S355JR	0,24	1.6	-	0.035	0.035	355	470
DIN 17100	ST37-2	0,2	-	-	0.050	0.050	225	340
	ST44-2	0,21	-	-	0.050	0.050	265	410
	ST52-3	0,2	1.6	0,55	0.040	0.040	345	490
JISG3101	SS400	-	-	-	0.050	0.050	235	400
JISG3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0,22	0,9	-	0,03	0,03	210	335
	B	0,26	1.2	-	0,03	0,03	245	415
	X42	0,26	1.3	-	0,03	0,03	290	415
	X46	0,26	1.4	-	0,03	0,03	320	435
	X52	0,26	1.4	-	0,03	0,03	360	460
	X56	0,26	1.1	-	0,03	0,03	390	490
	X60	0,26	1.4	-	0,03	0,03	415	520
	X65	0,26	1,45	-	0,03	0,03	450	535
	X70	0,26	1,65	-	0,03	0,03	585	570

Proceso

La tubería de acero LSAW (Soldadura por arco sumergido longitudinalmente abreviada como LSAW) es un término de expresión profesional para tubería de acero LSAW. Utiliza una sola placa mediana y gruesa como materia prima, y la placa de acero se presiona (enrolla) en un tubo en blanco en un molde o una máquina formadora. La tubería se produce mediante soldadura por arco sumergido y diámetro expandido.

Tubo de UOE LSAW que forma proceso:

Los tres procesos de formación principales del proceso de formación de tubos de acero UOE LSAW incluyen: preflexión de la placa de acero, formación de U y formación de O. Cada proceso adopta una prensa de conformado dedicada para completar los tres procesos de pre-doblar el borde de la placa de acero, formar U y formar O en secuencia para deformar la placa de acero en un tubo circular.

Tubo de JCOE LSAW que forma proceso:

Formación: Después de varios pasos de estampado en la máquina formadora JCO, la primera mitad de la placa de acero se presiona en forma de "J", luego la otra mitad de la placa de acero se presiona en una "J" para formar una forma de "C", Y finalmente presurizado desde el centro para formar Se forma una pieza en bruto de tubo en forma de "O" abierta.

TUBOS DE UOE LSAW

El molino de UOE ofrece la tecnología y el proceso más avanzados, alcanza alta eficacia de la producción, calidad del producto estable y se equipa de los equipos completos de la inspección.

Línea de Prodution

El molino de UOE adopta la formación de U & O, los tubos formados se sueldan con autógena dentro a través de cinco estaciones internas de la soldadura con tres alambres, y se sueldan con autógena fuera a través de cuatro estaciones externas de la soldadura con tres alambres. De acuerdo con los diferentes requisitos de los clientes, la tubería soldada se puede expandir mediante un expansor mecánico o hidrostático para mejorar la precisión dimensional y eliminar la tensión residual.

Especificaciones

Diámetro exterior: Φ 508mm- 1118mm (20 "- 44")

Espesor de la pared: 6,0-25,4mm(1/4 "-1")
Estándares de calidad: API 、 DNV 、 ISO 、 DEP 、 EN 、 ASTM 、 DIN 、 BS 、 JIS 、 GB 、 CSA
Longitud: 9-12,3 m (30 '- 40')
Grados: API 5L A-X90,GB/T9711 L190-L625

TUBOS JCOE LSAW (DOBLADO DE PRENSA)

Línea de Prodution

Esta es la línea de producción de tubería soldada por arco sumergido longitudinal de gran diámetro (LSAW) en China. El molino adopta el proceso de doblez progresivo, ofreciendo la tensión de formación uniformemente distribuida, la alta uniformidad de la dimensión, la variación infinita de los tamaños y la gama ancha del poduct, y alta flexibilidad, etc.

Especificaciones

Diámetro exterior: Φ 406mm- 1626mm (16 " - 64")

Espesor de pared: 6,0-75mm (1/4 " - 3")
Estándares de calidad: API 、 DNV 、 ISO 、 DEP 、 EN 、 ASTM 、 DIN 、 BS 、 JIS 、 GB 、 CSA
Longitud: 3-12,5 m ( 10 '- 41')
Grados: API 5L A-X100, GB/T9711 L190-L690

TUBOS DE JCOE LSAW (DOBLADO DE RODILLO)

Línea de producción

Esta es la primera línea de producción de tubos soldados por arco sumergido longitudinal de gran diámetro (LSAW) en China. El molino adopta el proceso de formación de J-C-O contorsión de eje continuo con características de alta precisión y eficiencia de formación, así como una distribución equilibrada de la tensión de formación. El molino tiene las ventajas de amplias especificaciones y puede producir tuberías en cualquier tamaño dentro de su rango de producción.

Especificaciones

Diámetro exterior: Φ 406mm- 1829mm (16 " - 72")

Espesor de la pared: 6,0-30mm(1/4 " -11/6")
Estándares de calidad: API 、 DNV 、 ISO 、 DEP 、 EN 、 ASTM 、 DIN 、 BS 、 JIS 、 GB 、 CSA
Longitud: 3-12,2 m ( 10 '- 40')
Grados: API 5L A-X80, GB/T9711 L190-L555

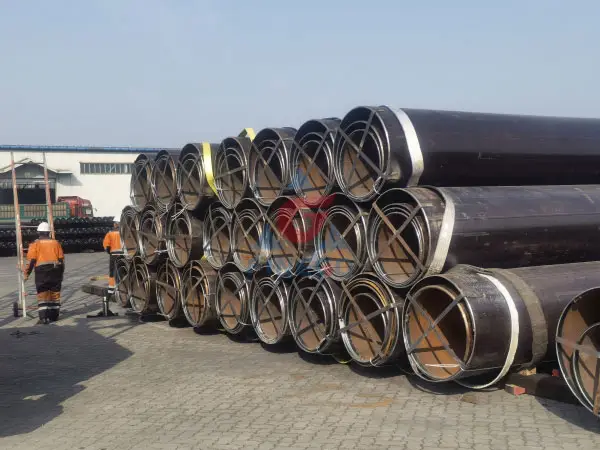

Embalaje

Cada tubería se empaqueta en burbujas + se empaqueta en cajas de madera por separado
Correa de acero + bolsa tejida + correa de nylon
