Tubería de acero sin costura

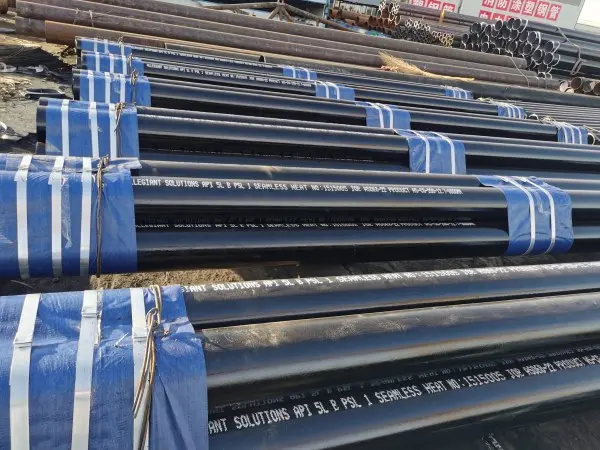

Tubería de línea API 5L

Dimensión del producto:SMLS:φ 10,3-720 × 1,7-52mm

Estándar:Especificación 5L, ISO3183, EN10208 del API

Nivel de la especificación de producto:PSL1, PSL2, servicios agrios terrestres y offshore

Horario de espesor:Sch 10. sch 20, sch 40, sch std, sch 80, sch xs, a sch 160

Aplicación:La tubería de línea API 5L es uno de los métodos de transporte utilizados para transportar petróleo, gas natural y agua a través de tuberías a la compañía de la industria del petróleo y el gas.

Grados:API 5L Grado B, X42, X52, X56, X60, X65, X70, X80

Gama externa del diámetro:1/2 ”a 2”, 3 ”, 4”, 6 ”, 8”, 10 ”, 12”, 16 pulgadas, 18 pulgadas, 20 pulgadas, 24 pulgadas hasta 40 pulgadas.
Tipo de los extremos:Extremos biselados, extremos lisos
Gama de longitud:SRL (longitud aleatoria única), DRL (longitud aleatoria doble), 20 FT (6 metros), 40FT (12 metros) o, personalizado

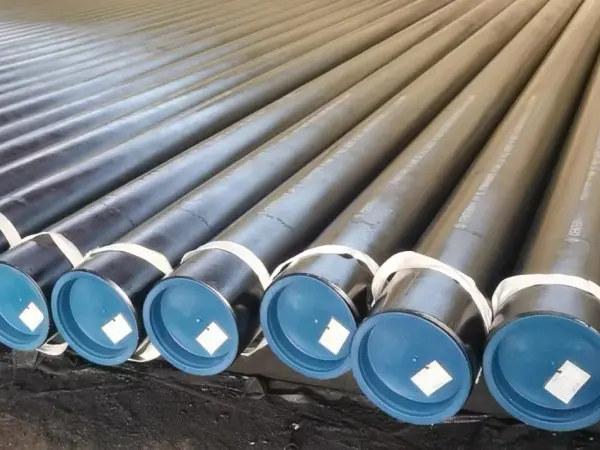

Casquillos de la protección:En plástico o hierro
Tratamiento superficial:Natural, barnizado, pintura negra, FBE, 3PE (3LPE), 3PP, CWC (peso concreto cubierto) CRA revestido o alineado

Especificación

Tipos de extremos de tubería de línea API 5L:

  • Extremos llanura
  • Extremos roscados
  • Extremos de socket


Tipos de conexión de tubería de línea API 5L:

  • Conexión de la soldadura
  • Conexión de acoplamiento
  • Conexión socket


Incluyen tuberías fabricadas en sin costura y soldadas (erw, sierra). Los grados incluyen api 5l grado b, x42, x46, x52, x56, x60, x65, x70, x80 psl1 y psl2 onshore, offshore y servicios agrios. API 5L es el estándar de implementación de tubos de acero para sistemas de transporte de tuberías y especificaciones para tuberías de línea.


API 5L tubería de línea sin costura composición química y grados:

Grados del API 5L

Composición química del api 5l


C

Si

Por mn

P

S

V

Nb

Ti

Api 5l x42

0,16

0,45

1,65

0.020

0.010

0,07

0,05

0,04

5l x52 del api

0,16

0,45

1,65

0.020

0.010

0,07

0,05

0,04

Api 5l x60

0,16

0,45

1,65

0.020

0.010

0,08

0,05

0,04

Api 5l x65

0,16

0,45

1,65

0.020

0.010

0,09

0,05

0,06

Api 5l x70

0,17

0,45

1,75

0.020

0.010

0,10

0,05

0,06


Rendimiento de tubería de línea sin costura API 5L y resistencia a la tracción:

Grado de los grados del API 5L

Fuerza de rendimiento

Resistencia a la tracción

Rendimiento a tracción

Alargamiento


Min. (ksi)

Min. (ksi)

Relación (max)

%

Api 5l x42

42

60

0,93

23

5l x52 del api

52 (52)

66

0,93

21

Api 5l x60

60

75

0,93

23

Api 5l x65

65

77

0,93

18

Api 5l x70

70

82 desde el

0,93

17


Tolerancia de las dimensiones para el tubo sin soldadura del API 5L:

Para diámetros exteriores de menos de 2 3/8 in (60,3mm), tolerancia del diámetro del cuerpo de la tubería +/-0,5mm. Pipe end +/-0,5mm; Fuera de la tolerancia de redondez para el cuerpo de la tubería es 0,9mm (0.036 in), extremo de la tubería 0,6mm (0.024mm).
B. Para OD igual o superior a 2 3/8 in (60,3) a 24 in (610mm), (tolerancia de diámetro) para el cuerpo de la tubería es +/- 0.0075D, extremo de la tubería +/- 0.005D pero máximo a +/-1,6mm (0.063mm); Tolerancia de redondez para el cuerpo de la tubería ≤ 0.015D, ≤ 0.01D del extremo de tubo.
(En caso de acuerdo con el fabricante y el cliente, se podrían aplicar tolerancias más estrictas)
C. Para espesor de pared
Por debajo de 4mm (0,0157 in), tolerancia + 0,6 (0.024mm), -0,5mm (0.020 in);
Para espesor de tubería de acero sin costura API 5L en 4mm a 10mm (0.394 in), + 0.150t, -0.125t;
Para tubería sin costura API de 10mm a 25mm (0.984 in), +/-0.125t;
Espesor de la pared ≥ 25mm, + 3,7mm o + 0,1 t (si es mayor) y-3,0mm (0.120 in) o-0,1 t (si es mayor).
T para el espesor;

D. Para la rectitud, máximo para la longitud completa, máximo 0,15% de la tolerancia de la longitud.

E. La rectitud, desviación máxima para el extremo de tubo, será ≤ 0,3 mm/m.

F. Longitud +/- 200mm para general, +/-25,4mm para especial.

Proceso

API 5L Los métodos de producción de tubos de acero sin costura se pueden dividir en: tubos sin costura laminados en caliente, tubos y tubos estirados en frío (laminados), tubos de expansión térmica, tubos de hilado en frío y tubos de compresión.


Formación: los tubos de acero API sin costura están hechos de una palanquilla de acero redonda, mientras que los pasteles soldados están hechos de una tira que se enrolla y suelda. El proceso de formación de tubos sin costura implica forjar, perforar, enrollar y dar forma, todo a la vez. Los defectos en el acero pueden eliminarse fácilmente durante el proceso de laminación. Por otro lado, el proceso de formación de tubos cosidos o soldados implica doblar placas y soldar en las formas deseadas. El proceso de fabricación de tubos soldados es menos costoso y, por lo tanto, los precios son más bajos. Pero en términos de rendimiento, los sin fisuras están muy por delante.

Proceso de fabricación de tubos de acero sin costura laminado en caliente

Billetes redondos laminados-Examen-Corte-Calentamiento-Perforación-Alargamiento-Reducción de tensión leve-Enderezamiento-Corte de extremo de Corp-Inspección visual-NDT-Prueba hidrostática-Finaliza la procesión-Inspección de productos-Pintura y marcado-Embalaje-Almacenamiento

Proceso de fabricación de tubos de acero sin costura estirado en frío (laminado)

Tubo madre (Normalmente para tubería laminada en caliente)-Inspección-Recocido-Tratamiento de extremos (Agujero de golpe y perforación)-Decapado-Molienda-Fosforización (Annoit)-Estirado en frío (laminado)-Desengrasado y limpieza-Tratamiento térmico (Tratamiento de solución)-Enderezado-Prueba hidrostática-Pintura y marcado-Almacenaje

Embalaje

  • Embalaje de caja de marco de hierro

    Embalaje de caja de marco de hierro

  • Embalaje de caja de marco de hierro

    Embalaje de caja de marco de hierro
