Tubo recubierto 2PE/3PE

La capa inferior del anticorrosión 3PE es un recubrimiento epoxi, la capa intermedia es un adhesivo polimérico y la capa superficial es poliolefina. Los adhesivos pueden ser poliolefinas modificadas, que contienen grupos polares injertados en la cadena principal de enlaces de carbono de la poliolefina. De esta manera, el adhesivo no sólo puede fusionarse con la superficie de poliolefina no modificada, sino que también puede utilizar el grupo polar para reaccionar con la resina epoxi. Esta combinación se caracteriza por la mejor fuerza de unión entre los tres recubrimientos, y el rendimiento y las características de cada capa hacen que los tres recubrimientos sean complementarios. Se caracteriza por un alto costo y un proceso complejo.

La tubería de acero con revestimiento 3PE goza de buena resistencia al impacto, resistencia a la abrasión, resistencia a los golpes, resistencia a los ácidos, alta calidad y una larga vida útil.

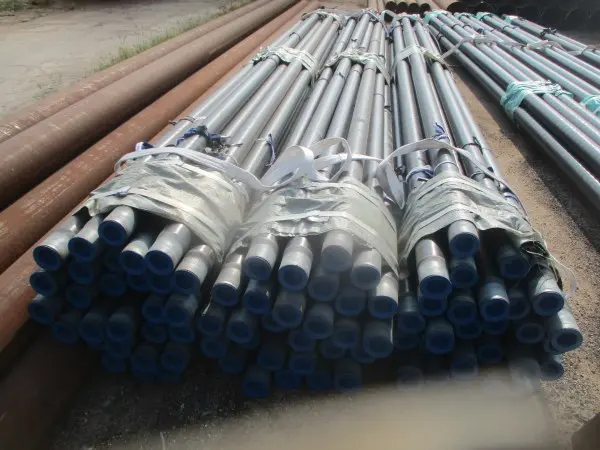

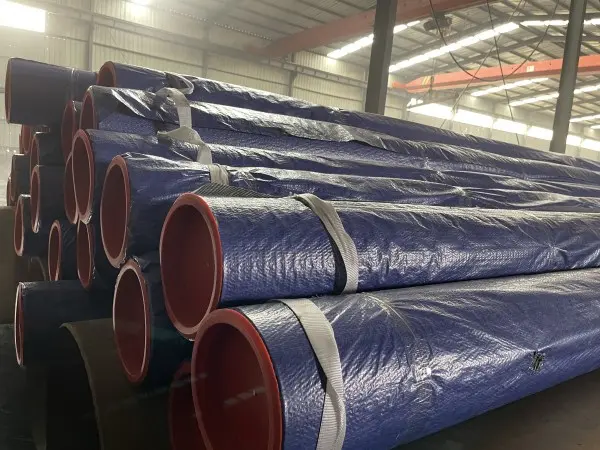

Embalaje: Papel impermeable envuelto, tiras de acero empaquetadas, dos etiquetas en cada paquete

3 La tubería de acero con revestimiento de PE también se puede utilizar en sistemas de tuberías de gas combustible urbano, tanques de almacenamiento y sistemas de tuberías ranuradas, protegiendo tuberías en industrias de electricidad y comunicaciones y sistemas de tuberías de agua.

Estructura de dos pisos anticorrosión de tubería 2PE, la primera capa adhesiva (AD), la segunda capa de polietileno (PE), dos tipos de integración.

Material de revestimiento: polvo epoxi, adherencia, polietileno o polipropileno, cemento en el interior

-Se puede aceptar el tercero, SGS, BV.

CONSERVACIÓN 2PP:

Estructura de dos pisos de tubería anticorrosión de PP: la primera capa adhesiva (AD), la segunda capa de polipropileno (PP), dos tipos de integración, tres capas de espesor con el mismo PP.

CONSERVACIÓN 3PP:

Estructura de PP de tres niveles de tubería anticorrosión:

-La primera capa de polvo epoxi (FBE50 – 100um),

-El segundo adhesivo (AD) 250 – 400um,

-La tercera capa de polipropileno (PP) 1,4 – 4,0 mm.

Tres de la integración y tubería de acero con un buen recubrimiento sólido, temperatura de recubrimiento de hasta 110 grados.

-Diámetro de Φ159 – Φ1440

ESPESOR DEL RECUBRIMIENTO 3LPE EN TUBOS DE ACERO

espesor mínimo de capa de epoxi de 125 µm

espesor mínimo de capa de copolímero de 150 µm

Espesor mínimo de 1,8 mm a 4,7 mm de capa de polietileno o polipropileno.

Rango mínimo de espesor de capa total

kg/m	Espesor de capa en mm
	Clase A1	Clase A2	Clase A3	Clase B1	Clase B2	Clase B3	Clase C1	Clase C2	Clase C3
M ≤ 15	1,8	2,1	2,6	1,3	1,8	2,3	1,3	1,7	2,1
15 < M ≤ 50	2,0	2,4	3,0	1,5	2,1	2,7	1,5	1,9	2,4
50 < M ≤ 130	2,4	2,8	3,5	1,8	2,5	3,1	1,8	2,3	2,8
130 < M ≤ 300	2,6	3,2	3,9	2,2	2,8	3,5	2,2	2,5	3,2
300 <M	3,2	3,8	4,7	2,5	3,3	4,2	2,5	3,0	3,8
Tenga en cuenta: El espesor total requerido puede reducirse para tuberías SAW en un máximo de un 10 % en la costura de la junta. Clase 1 y 2 para aplicaciones medias y ligeras (suelos arenosos). Clase 3 – aplicación en condiciones extremas (suelo rocoso) o bajo el agua.

Espesor mínimo del revestimiento acabado

Tamaños de tubería (OD especificado)	Tabla de espesor mínimo de recubrimiento (mm)
≤ 10 3 /4” (273,1 mm)	2.5
> 12 3 /4” (323,9 mm) a ≤ 18” (457 mm)	2.8
> 20" (508,0 mm) a ≤ 30" (762 mm)	3.0
> 32" (813,0 mm)	3.3

Revestimiento externo

Tipo de revestimiento	Estándar de recubrimiento
FBE de una sola capa	SY/T 0315-2005, puede/CSA Z245.20-2010,
DEP 31.40.30.32-Gen-2011, ISO 21809-2-2007, API RP 5L9-2001
FBE de doble capa	Q/enPC 38-2002, CAN/CSA Z245.20-2010
Recubrimiento 2LPE/2LPP	SY/T 0413-2002, GB/T 23257-2009, ISO 21809-1-2009
Recubrimiento 3LPE/3LPP	SY/T 0413-2002, GB/T 23257-2009, estruendo 30670-1991, CAN/CSA Z245.21-2010,
ISO 21809-1-2009, NF A49-711-1992, NF A49-710-1988
Recubrimiento de peso de concreto	Q／HS 3017—2008
Recubrimiento aislante	SY/T 0415-1996, CJ/T 114-2000, EN 253-1994
Recubrimiento bituminoso	Norma 534-1990

Recubrimiento interno

Tipo de revestimiento	Estándar de recubrimiento
Recubrimiento interno de epoxi líquido	API RP 5L2-2002, DEP 31.40.30.35-Gen-2005
FBE de una sola capa	API RP 5L7-1988
Revestimiento interno de cemento	BS 534-1990, AWWA C205-2000
Recubrimiento bituminoso	Norma 534-1990

3PE anticorrosión:
La capa inferior de la anticorrosión 3PE es un revestimiento epoxi, la capa intermedia es adhesiva de polímero y la capa superficial es de poliolefina. Los adhesivos pueden ser poliolefinas modificadas, que contienen grupos polares injertados en la cadena principal de los enlaces de carbono de poliolefina. De esta manera, el adhesivo no solo se puede fusionar con la poliolefina no modificada de la superficie, sino que también puede usar el grupo polar para reaccionar con la resina epoxi. Esta combinación se caracteriza por la mejor resistencia de unión entre los tres recubrimientos, y el rendimiento y las características de cada capa hacen que los tres recubrimientos sean complementarios. Se caracteriza por un alto costo y un proceso complejo.

Una capa de polvo de epoxy (FBE>100um) (el polvo de epoxy> 100um significa mayor de 100 micrones);
Adhesivo de dos capas (AD) 170 ~ 250um;
Polietileno de tres capas (PE) 2,5 ~ 3,7mm.
Los tres materiales están integrados y firmemente combinados con la tubería de acero para formar una excelente capa anticorrosión.

La capa anticorrosión 3PE combina orgánicamente las propiedades anticorrosión del polvo epoxi fundido con las propiedades mecánicas de protección contra arañazos del polietileno, y al mismo tiempo resuelve el problema de las ventas de polietileno. Debido a la mala adhesión del adhesivo de fusión en caliente, el polietileno pelado tiene un efecto protector sobre la protección catódica. La capa anticorrosión 3PE tiene altos requisitos en el estado de tratamiento de la superficie de la tubería, y la profundidad del patrón de anclaje debe alcanzar los 50 μm ~ 75 μm. Si el lado afectará la resistencia de decapado catódico y la capacidad de penetración impermeable de la capa anticorrosión.

2PE anti-corrosión:

Una capa de adhesivo (AD), dos capas de polietileno (PE), los dos materiales están integrados, el grosor de cada capa es el mismo que el de las tres capas de PE
