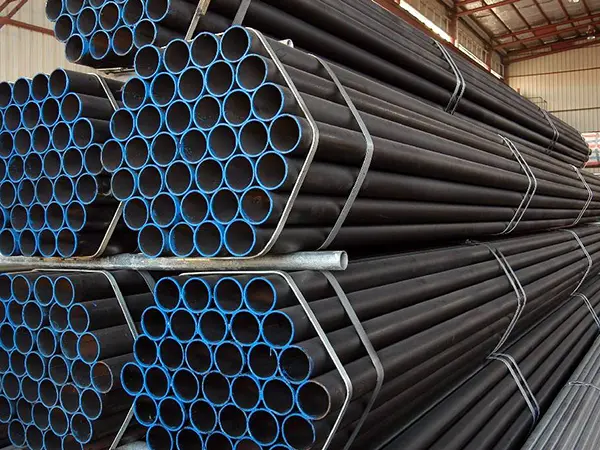

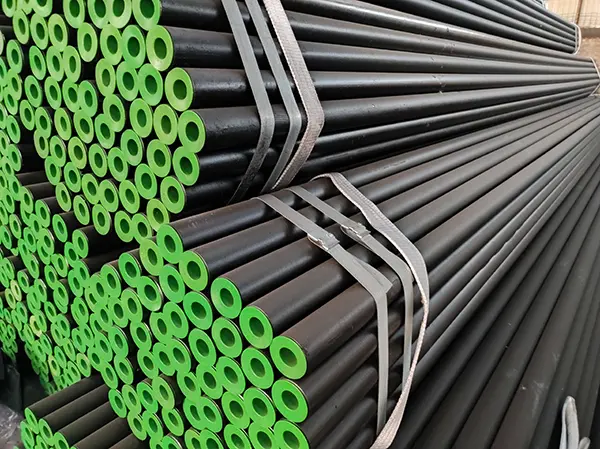

Tubo de acero ASTM A213

Había una demanda creciente de tubos adecuados para servicios de alta temperatura, como calderas y otros. Los tubos de acero inoxidable que sólo tenían cromo para resistir la corrosión eran valiosos solo en parte porque no tenían la resistencia suficiente para soportar altas temperaturas.

ASTM A213 es una especificación de uso común para tubos de calderas, supercalentadores e intercambiadores de calor de acero aleado ferrítico y austenítico sin costura, que ofrece requisitos de fabricación y compra para fabricantes y usuarios, la información principal contiene grados, tamaños, acabados, pruebas y otros términos. la norma equivalente es ASME SA213.

Los tubos ASTM A213 fabricados con muchos grados de acero A213 son tubos de cromo-molibdeno con cromo, molibdeno y pequeñas cantidades de manganeso y silicio. Lo mejor para muchas aplicaciones en diversos sectores es proporcionar resistencia a la corrosión incluso a altas temperaturas.

Composición química ASTM A213:

Calificación	C	Si	Minnesota	cr	Ni	Mes	S	PAG	fe
	Máximo, %	Máximo, %	Máximo, %	%	%	%	Máximo, %	Máximo, %	%
TP304	0,08	1,0	2	18 – 20	8 – 11	–	0,03	0,045	bal
TP304L	0,035	1,0	2	18 – 20	8 – 12	–	0,03	0,045	bal
TP316	0,08	1,0	2	16 – 18	11 – 14	2 – 3	0,03	0,045	bal
TP316L	0,035	1,0	2	16 – 18	10 – 14	2 – 3	0,03	0,045	bal
TP321	0,08	1,0	2	17 – 19	9 – 12	–	0,03	0,045	bal

Propiedades mecánicas ASTM A213 y temperatura de la solución (mín., grados centígrados):

Calificación	Resistencia a la tracción	Límite de elasticidad	Alargamiento	Dureza (HRB)	Temperatura de la solución
	Min, Mpa	Min, Mpa	Mínimo, %	Max Rockwell	mín., OC,
TP304	515	205	35	90	1040
TP304L	485	170	35	90	1040
TP316	515	205	35	90	1040
TP316L	485	170	35	90	1040
TP321	515	205	35	90	1040

Tamaños y dimensiones de tubos sin costura ASTM A213:

Los tamaños y espesores de tubería que generalmente se suministran según esta especificación son de 1/8 de pulgada [3,2 mm] de diámetro interior a 5 pulgadas [127 mm] de diámetro exterior y de 0,015 a 0,500 pulgadas [0,4 a 12,7 mm].

El diámetro exterior personalizado y el espesor de pared se enumeran a continuación; se pueden suministrar tubos con otros diámetros, siempre que dichos tubos cumplan con todos los demás requisitos de esta especificación.

Diámetro exterior común de los tubos A213:

15,8, 16,0, 19,05, 22, 25, 28, 38,1, 57, 60,3, 76,2, 88,9, 101,6 mm

Espesor de pared común de los tubos A213:

PESO: 0,889, 1,245, 1,651, 2,0, 2,11, 2,769, 3,404 mm, etc.

Diámetro exterior	Diámetro exterior	BWG	BWG	BWG	BWG	BWG	BWG	BWG	BWG
		25	22	20	18	dieciséis	14	12	10
		Peso mm	Peso mm	Peso mm	Peso mm	Peso mm	Peso mm	Peso mm	Peso mm
		0.508	0,71	0,89	1.24	1,65	2.11	2.77	3.40
mmm	Pulgada	kg/m	kg/m	kg/m	kg/m	kg/m	kg/m	kg/m	kg/m
6.35	1/4	0.081	0.109	0.133	0,174	0.212
9.53	3/8	0.126	0,157	0,193	0.257	0.356	0,429
12.7	1/2		0.214	0.263	0.356	0,457	0,612	0,754
15,88	5/8		0.271	0.334	0.455	0,588	0,796	0,995
19.05	3/4		0.327	0.405	0.553	0,729	0,895	1.236
25.4	1		0,44	0.546	0,75	0.981	1.234	1.574	2.05
31,75	1 1/4		0.554	0,688	0.947	1.244	1.574	2.014	2.641
38.1	1 1/2		0,667	0.832	1.144	1.514	1.904	2.454	3.233
44,5	1 3/4				1.342	1.774	2.244	2.894	3.5
50,8	2				1.549	2.034	2.574	3.334	4.03
63,5	2 1/2				1.949	2.554	3.244	4.214	5.13
76.2	3				2.345	3.084	3.914	5.094	6.19
88,9	3 1/2				2.729	3.609	4.584	5.974	7.27
101.6	4					4.134	5.254	6.854	8.35
114.3	4 1/2					4.654	5.924	7.734	9.43

Tolerancias ASTM A213, diámetro exterior, espesor de pared y longitud:

Tubos sin costura acabados en frío:

sobredosis	Tolerancia de sobredosis	Tolerancia de sobredosis	Tolerancia PE	Tolerancia PE	Tolerancia de longitud	Tolerancia de longitud
mmm	Encima	Bajo	Encima	Bajo	Encima	Bajo
Menos de 25,4	0.1016	0.1016	+20	-0	3.175	0
25,4-38,1 incluido	0,1524	0,1524	+20	-0	3.175	0
38.1-50.8 Excluido	0.2032	0.2032	+22	-0	3.176	0
50,8-63,5 excluido	0.254	0.254	+22	-0	4.46	0
63,5-76,2 excluido	0.3048	0.3048	+22	-0	4.76	0
76,2-101,6 incluido	0.381	0.381	+22	-0	4.76	0
101,6-190,5 incluidos	0.381	0.635	+22	-0	4.76	0
190,5-228,6 incluidos	0.381	1.143	+22	-0	4.76	0

Tubos sin costura acabados en caliente:

Diámetro exterior, mm	Tolerancia, mm
DO≤101,6	+0,4/-0,8
101,6 <DO ≤ 190,5	+0,4/-1,2
190,5<DO≤228,6	+0,4/-1,6

Grosor y tolerancia de la pared laminada en caliente:

Diámetro exterior, mm	Tolerancia, %
DO≤101,6, PESO≤2,4	+40/-0
DO≤101,6, 2,4<PESO≤3,8	+35/-0
DO≤101,6, 3,8<PESO≤4,6	+33/-0
DO≤101,6, PESO>4,6	+28/-0
DO>101,6, 2,4 <PESO≤3,8	+35/-0
DO>101,6, 3,8<PESO≤4,6	+33/-0
DO>101,6, PESO>4,6	+28/-0

Tolerancias de espesor de pared ASTM A213:

ASTM A213 especifica el espesor mínimo de la pared, es decir, no hay tolerancia inferior al laminado, solo tolerancia excesiva, a menos que se requiera un espesor de pared promedio, las variaciones permitidas del espesor de pared promedio especificado deben ser +/-10 % del espesor de pared promedio especificado para frío. tubos formados.

La tubería sin costura suministrada según esta especificación deberá cumplir con los requisitos de la Especificación ASTM A1016/A1016M, incluidos los requisitos complementarios.

Procesos de fabricación:

Los tubos se fabricarán mediante un proceso sin soldadura y se terminarán en caliente o en frío, según se especifique.

El tratamiento térmico se realizará por separado y además del calentamiento para conformado en caliente.

La aleación ferrítica y los aceros inoxidables ferríticos serán recalentados. Tubos de acero inoxidable austeníticos serán suministrados en la condición tratada térmicamente.

Los tubos pueden enfriarse individualmente en agua o enfriarse rápidamente por otros medios.

Los tubos serán decapados libres de escala. Cuando se utiliza recocido brillante, decapado no es necesario.

Deben realizarse pruebas completas conforme a la norma astm a213 o astm a1016.

Requisito de prueba de ASTM A213:

Cada tubo se someterá a la prueba eléctrica no destructiva o prueba hidrostática, se debe proporcionar la certificación de prueba de material del fabricante según en 10204 3,1.

Propiedad extensible, elogation

Prueba de dureza, brinell, rockwell, dureza Vickers

Pruebas de aplanamiento

Pruebas de quema

Prueba hidrostática o no destructiva

Prueba de corrosión intergranular-astm a262/e (opción)
