ASTM A213 стальная труба

Растет спрос на трубы, подходящие для высокотемпературных систем, таких как котельные и т. д. Трубы из нержавеющей стали, содержащие только хром для обеспечения коррозионной стойкости, были ценны лишь отчасти из-за недостаточной прочности, чтобы выдерживать высокие температуры.

ASTM A213 - это широко используемая спецификация для бесшовных котлов из ферритной и аустенитной легированной стали, трубок для котлов, супернагревателей и теплообменников, предлагающая требования к производству и закупкам для производителей и пользователей. Основная информация содержит марку, размер, отделку, испытания и другие термины. эквивалентный стандарт — ASME SA213.

Трубы ASTM A213, изготовленные из многих марок стали A213, представляют собой хромомолибденовые трубы с содержанием хрома, молибдена и небольшого количества марганца и кремния. Для многих применений в различных отраслях лучше всего обеспечить коррозионную стойкость даже при высоких температурах.

ASTM A213 Химический состав:

Оценка	С	Си	Мин.	Кр	Ни	Мо	С	п	Фе
	Макс, %	Макс, %	Макс, %	%	%	%	Макс, %	Макс, %	%
ТП304	0,08	1,0	2	18 – 20	8 – 11	–	0,03	0,045	Бал
ТП304Л	0,035	1,0	2	18 – 20	8 – 12	–	0,03	0,045	Бал
ТП316	0,08	1,0	2	16 – 18	11 – 14	2 – 3	0,03	0,045	Бал
ТП316Л	0,035	1,0	2	16 – 18	10 – 14	2 – 3	0,03	0,045	Бал
ТП321	0,08	1,0	2	17 – 19	9 – 12	–	0,03	0,045	Бал

ASTM A213 Механические свойства и температура раствора (мин. градус Цельсия):

Оценка	Предел прочности	Предел текучести	Удлинение	Твердость (HRB)	Температура раствора
	Мин, МПа	Мин, МПа	Мин, %	Макс Роквелл	Мин, ОК,
ТП304	515	205	35	90	1040
ТП304Л	485	170	35	90	1040
ТП316	515	205	35	90	1040
ТП316Л	485	170	35	90	1040
ТП321	515	205	35	90	1040

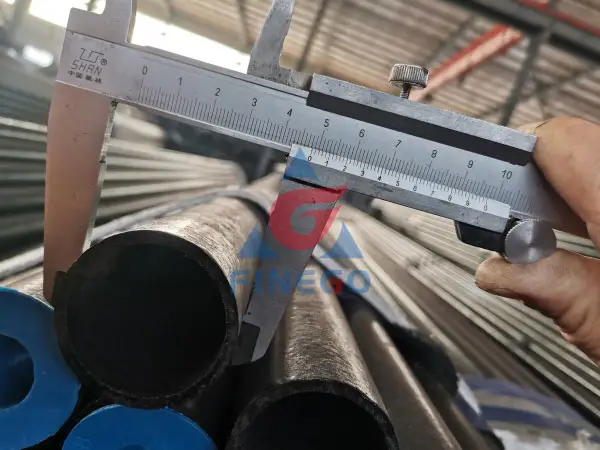

ASTM A213 Размеры и размеры бесшовных труб:

Размеры и толщина трубок, обычно соответствующих этой спецификации, составляют от 1/8 дюйма [3,2 мм] внутреннего диаметра до 5 дюймов [127 мм] внешнего диаметра и от 0,015 до 0,500 дюйма [0,4–12,7 мм].

Наружный диаметр и толщина стенок, изготовленные по индивидуальному заказу, указаны ниже. Могут быть поставлены трубы других диаметров при условии, что такие трубы соответствуют всем остальным требованиям настоящей спецификации.

Общий внешний диаметр трубок A213:

15,8, 16,0, 19,05, 22, 25, 28, 38,1, 57, 60,3, 76,2, 88,9, 101,6 мм

Общая толщина стенок трубок A213:

Вес: 0,889, 1,245, 1,651, 2,0, 2,11, 2,769, 3,404 мм и т. д.;

Наружный диаметр	Наружный диаметр	БРГ	БРГ	БРГ	БРГ	БРГ	БРГ	БРГ	БРГ
		25	22	20	18	16	14	12	10
		Вес мм	Вес мм	Вес мм	Вес мм	Вес мм	Вес мм	Вес мм	Вес мм
		0,508	0,71	0,89	1.24	1,65	2.11	2,77	3.40
Мм	Дюйм	кг/м	кг/м	кг/м	кг/м	кг/м	кг/м	кг/м	кг/м
6.35	1/4	0,081	0,109	0,133	0,174	0,212
9.53	3/8	0,126	0,157	0,193	0,257	0,356	0,429
12,7	1/2		0,214	0,263	0,356	0,457	0,612	0,754
15.88	5/8		0,271	0,334	0,455	0,588	0,796	0,995
19.05	3/4		0,327	0,405	0,553	0,729	0,895	1,236
25,4	1		0,44	0,546	0,75	0,981	1,234	1,574	2.05
31,75	1 1/4		0,554	0,688	0,947	1,244	1,574	2.014	2,641
38,1	1 1/2		0,667	0,832	1.144	1,514	1.904	2.454	3.233
44,5	1 3/4				1.342	1,774	2.244	2,894	3,5
50,8	2				1,549	2.034	2,574	3.334	4.03
63,5	2 1/2				1,949	2.554	3.244	4.214	5.13
76,2	3				2.345	3.084	3.914	5.094	6.19
88,9	3 1/2				2,729	3,609	4.584	5,974	7.27
101,6	4					4.134	5.254	6.854	8.35
114,3	4 1/2					4,654	5.924	7.734	9.43

Допуски ASTM A213, наружный диаметр, толщина стенки и длина:

Холоднообработанные бесшовные трубы:

ОД	Допуск ОД	Допуск ОД	Допуск WT	Допуск WT	Допуск на длину	Допуск на длину
Мм	Над	Под	Над	Под	Над	Под
Менее 25,4	0,1016	0,1016	+20	-0	3.175	0
25,4-38,1 Вкл.	0,1524	0,1524	+20	-0	3.175	0
38,1-50,8 Искл.	0,2032	0,2032	+22	-0	3.176	0
50,8-63,5 Искл.	0,254	0,254	+22	-0	4,46	0
63,5-76,2 Искл.	0,3048	0,3048	+22	-0	4,76	0
76,2-101,6 Вкл.	0,381	0,381	+22	-0	4,76	0
101,6-190,5 Вкл.	0,381	0,635	+22	-0	4,76	0
190,5-228,6 Включительно	0,381	1.143	+22	-0	4,76	0

Бесшовные трубы с горячей отделкой:

Наружный диаметр, мм	Допуск, мм
ОД≤101,6	+0,4/-0,8
101,6＜OD≤190,5	+0,4/-1,2
190,5＜OD≤228,6	+0,4/-1,6

Толщина и допуск горячекатаной стенки:

Наружный диаметр, мм	Толерантность, %
ОД≤101,6, масса тела≤2,4	+40/-0
OD≤101,6, 2,4＜WT≤3,8	+35/-0
OD≤101,6, 3,8＜WT≤4,6	+33/-0
OD≤101,6, WT>4,6	+28/-0
ОД>101,6, 2,4<WT<3,8	+35/-0
ОП>101,6, 3,8<WT<4,6	+33/-0
ОД>101,6, МТ>4,6	+28/-0

ASTM A213 Допуски по толщине стенки:

ASTM A213 определяет минимальную толщину стенки, а именно, нет недопусков прокатного стана, есть только избыточный допуск, если не указано, что требуется средняя толщина стенки, допустимые отклонения от указанной средней толщины стенки должны составлять +/- 10 % от указанной средней толщины стенки для холодного режима. образовались трубочки.

Бесшовные трубы, изготовленные по данной спецификации, должны соответствовать требованиям спецификации ASTM A1016/A1016M, включая любые дополнительные требования.

Производственные процессы:

Трубки будут сделаны безшовным процессом и будут или горячим законченным или холодным законченным, как определено.

Термическая обработка будет сделана отдельно и в дополнение к нагревать для горячий формировать.

Ферритный сплав и ферритные нержавеющие стали должны быть подогреты. Пробки аустенитной нержавеющей стали будут поставлены в жар-обработанное состояние.

Трубки могут быть индивидуально закалены в воде или быстро охлаждены другими способами.

Трубки должны быть маринованные без накипи. При использовании яркого отжига травление не требуется.

Должны быть проведены полные тесты на соответствие astm a213 или astm a1016.

Требования к испытаниям ASTM A213:

Каждая трубка подвергнется к электрическому испытанию без разрушения или гидростатический тест, аттестация теста изготовителя материальная согласно ен 10204 3,1 должна быть обеспечена.

Растяжимое свойство, елогатион

Испытание твердости, твердость по бринеллю, Роквеллу, Виккерсу

Испытание на сплющивание

Развальцовочные испытания

Гидростатическое или неразрушающее испытание

Межкристаллитный коррозийный тест-astm a262/e (опция)
