Codo de radio largo vs radio corto: diferencias clave, aplicaciones y guía de selección

Al diseñar o instalar un sistema de tuberías, elegir el tipo correcto de codo es fundamental para la eficiencia, seguridad y durabilidad. Entre los accesorios más comúnmente utilizados estánCodo de radio largo vs radio cortoCodos. Aunque ambos tienen el mismo propósito fundamental, cambiar la dirección del flujo, difieren significativamente en geometría, caída de presión e idoneidad de la aplicación. Esta guía le ayudará a entender las diferencias y decidir cuál se adapta mejor a su proyecto.

¿Qué es un codo de radio largo?

ACodo de radio largo(A menudo abreviado como codo LR) tiene un radio de curvatura igual a 1,5 veces el diámetro de la tubería. Esta curva gradual permite una trayectoria de flujo más suave, minimizando la turbulencia y la pérdida de presión.

Características clave:

·Radio de curvatura:1,5 × diámetro de la tubería

·Rendimiento de flujo:Baja resistencia y caída de presión reducida

·Aplicaciones:Tuberías de petróleo y gas, plantas de procesamiento químico, sistemas HVAC y situaciones donde el espacio permite curvas más largas

¿Qué es un codo de radio corto?

ACodo de radio corto(Codo SR) tiene un radio de curvatura igual al diámetro de la tubería (1.0D). Esto crea un giro más agudo y requiere menos espacio de instalación, pero viene con una mayor resistencia a los fluidos.

Características clave:

·Radio de curvatura:1,0 × diámetro de la tubería

·Rendimiento de flujo:Mayor resistencia y mayor pérdida de presión en comparación con los codos LR

·Aplicaciones:Instalaciones compactas, sistemas de baja presión y casos en los que las limitaciones de espacio o costo son críticas

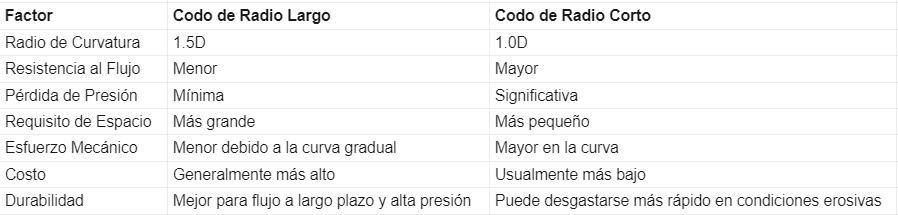

Codo de radio largo vs radio corto: una comparación detallada

Cómo elegir entre codos de radio largo y radio corto

Al decidir entreCodo de radio largo vs radio corto, Considere los siguientes factores:

1.Espacio disponible-Si el espacio es limitado, los codos de radio corto son a menudo la única opción.

2.Eficiencia de flujo-Para sistemas que requieren flujo suave e ininterrumpido, se prefieren los codos de radio largo.

3.Presión de funcionamientoEn aplicaciones de alta presión, los codos de radio largo son más seguros y más duraderos.

4.Consideraciones de costosLos codos de radio corto son más baratos, pero pueden conducir a mayores costos de mantenimiento con el tiempo.

5.Estándares de la industriaCompruebe las normas ASME, ASTM o DIN para los requisitos dimensionales y de material.

Industrias comunes que usan codos de radio largo y corto

·Petróleo y gas:Los codos de radio largo dominan debido a los altos caudales y demandas de presión.

·Químico y petroquímico:Los codos de radio largo ayudan a reducir la erosión y la corrosión.

·Generación de energía:Ambos tipos se utilizan dependiendo de los requisitos de espacio y flujo.

·HVAC y fontanería:Los codos de radio corto son comunes donde existen restricciones de espacio.

Conclusión

Comprender las diferencias entreCodo de radio largo vs radio cortoEs crucial para ingenieros, diseñadores y contratistas. Los codos de radio largo proporcionan un flujo más suave, menor estrés y mejor rendimiento en sistemas de alta presión, mientras que los codos de radio corto ofrecen soluciones compactas donde el espacio o el presupuesto son limitados. Al equilibrar las necesidades técnicas, la disponibilidad de espacio y los costos a largo plazo, puede seleccionar el codo correcto para optimizar su sistema de tuberías.
