Длинный радиус локтя против короткого радиуса: основные различия, приложения и руководство по выбору

При проектировании или установке системы трубопроводов выбор правильного типа локтя имеет решающее значение для эффективности, безопасности и долговечности. Среди наиболее часто используемых фитингов естьЛокоть длинного радиуса против короткого радиусаЛокти. Хотя оба служат одной и той же основной цели-изменению направления потока-они значительно различаются по геометрии, перепаду давления и пригодности применения. Это руководство поможет вам понять различия и решить, какой из них лучше всего подходит для вашего проекта.

Что такое длинный радиус локтя?

АДлинный радиус локтя(Часто сокращенно LR локоть) имеет радиус изгиба, равный 1,5 раза диаметру трубы. Эта постепенная кривая обеспечивает более плавный путь потока, сводя к минимуму турбулентность и потерю давления.

Ключевые характеристики:

·Радиус изгиба:1,5 × диаметр трубы

·Производительность потока:Низкое сопротивление и пониженный перепад давления

·Приложения:Нефть & газопроводы, химические заводы по обработке, системы ХВАК, и ситуации где космос позволяет более длинным загибам

Что такое локоть с коротким радиусом?

АКороткий радиус локтя(SR локоть) имеет радиус изгиба, равный диаметру трубы (1.0D). Это создает более острый поворот и требует меньше места для установки, но имеет более высокое сопротивление жидкости.

Ключевые характеристики:

·Радиус изгиба:1,0 × диаметр трубы

·Производительность потока:Более высокое сопротивление и повышенная потеря давления по сравнению с локтями LR

·Приложения:Компактные установки, системы низкого давления и случаи, когда критическое значение имеют ограничения по площади или стоимости

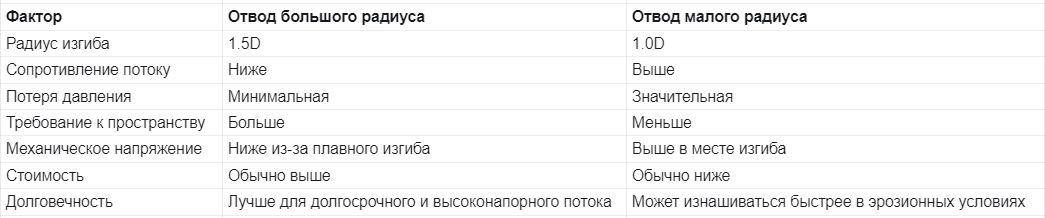

Длинный радиус локтя против короткого радиуса: подробное сравнение

Как выбрать между длинным радиусом и коротким радиусом локтей

При выборе междуЛокоть длинного радиуса против короткого радиуса, Учитывайте следующие факторы:

1.Доступное пространство-Если пространство ограничено, локти с коротким радиусом часто являются единственным вариантом.

2.Эффективность потока-Для систем, требующих плавного, бесперебойного потока, предпочтительны локти с длинным радиусом.

3.Рабочее давление-В приложениях с высоким давлением локти с большим радиусом безопаснее и долговечнее.

4.Соображения стоимости-Локти с коротким радиусом дешевле, но со временем могут привести к более высоким затратам на техническое обслуживание.

5.Отраслевые стандарты-Проверьте стандарты ASME, ASTM или DIN для требований к размерам и материалам.

Общие индустрии используя длинные и короткие локти радиуса

·Масло & газ:Длинные локти радиуса доминируют должные к высоким расходам потока и требованиям давления.

·Химический & нефтехимический:Локти с длинным радиусом помогают уменьшить эрозию и коррозию.

·Производство электроэнергии:Оба типа используются в зависимости от пространства и требований к потоку.

·ОВКВ и сантехника:Локти короткого радиуса распространены там, где существуют ограничения пространства.

Заключение

Понимание различий междуЛокоть длинного радиуса против короткого радиусаИмеет решающее значение для инженеров, дизайнеров и подрядчиков. Длинные локти радиуса обеспечивают более ровную подачу, более низкое напряжение, и лучшую производительность в системах высокого давления, пока короткие локти радиуса предлагают компактные решения где космос или бюджет ограничены. Балансируя технические потребности, доступность пространства и долгосрочные затраты, вы можете выбрать правильный изгиб для оптимизации вашей трубопроводной системы.
