Sección de acero

Tubería de acero estructural

Aplicación:En ingeniería estructural y construcción

OD:1/8 ''~ 26'' (10,3 ~ 660mm)

WT:Sch 10 ~ 160, sch std, sch xs, sch xxs

Longitud:Longitud fija (5,8/6/11.8/12mtr), srl, drl

Estándar:ASTM a53/a252/a500/a501, jis g3444, en 10210/10219

Fin:Extremos cuadrados/extremos lisos (corte recto, corte de sierra, corte de antorcha), extremos biselados/roscados

Superficie:Pintura descubierta, ligeramente engrasada, negra/roja/amarilla, cinc/capa anticorrosiva

Obtener una oferta

Criterios

Especificaciones

La tubería estructural es una tubería de acero que no ha sido sometida a pruebas de presión y que se utiliza en muchas aplicaciones en diversas industrias. Los tamaños de los tubos de acero estructural varían de 1/2 ″ a 48 ″ de diámetro exterior y están hechos de acero al carbono, inoxidable o galvanizado. La tubería estructural también se conoce como tubería estructural.

Los tubos de acero estructural son una excelente opción en entornos de construcción, agrícolas y recreativos. Es ideal para crear marcos de construcción de cercas resistentes y confiables, garantizando la seguridad del ganado y las propiedades. Para guardas de ganado y recintos para caballos, los tubos de acero estructural proporcionan la resistencia y durabilidad necesarias para soportar el uso intensivo y el estrés ambiental. En los corrales de engorda, la integridad estructural de nuestra tubería garantiza la contención y manejo seguro del ganado. La tubería estructural es excelente para construir estructuras robustas en instalaciones recreativas, complejos deportivos y más, lo que destaca su utilidad en diversos sectores.

Especificación de tubería de acero estructural:

API 5L/ASTM A106 GR.B, Tubería de acero estructural
DN	diámetro exterior (mm)	SCH40(6m/5,8m)	SCH40(6m/5,8m)	SCH40(6m/5,8m)
		SCH40(6m/5,8m)	SCH40(6m/5,8m)	SCH40(6m/5,8m)
		peso	peso	peso
		(mm)	(mm)	(mm)
1/4''	13.7	2.24	3.02	/
3/8''	17.1	2.31	3.2	/
1/2''	21.3	2.77	3.73	4.78
3/4''	26,7	2,87	3.91	5.56
1''	33.4	3.38	4.55	6.35
1-1/4''	42.2	3.56	4.85	6.35
1-1/2''	48.3	3.68	5.08	7.14
2''	60.3	3.91	5.54	8.74
2-1/2''	73	5.16	7.01	9.53
3''	88,9	5.49	7.62	11.13
3-1/2''	101.6	5.74	8.08	/
4''	114.3	6.02	8.56	13.49
5''	141,3	6.55	9.53	15,88
6''	168,3	7.11	10,97	18.26
8''	219.1	8.18	12.7	23.01
10''	273	9.27	15.09	28,58
12''	323,8	10.31	17.48	33.32
14''	355,6	9.53	11.13	19.05
dieciséis''	406.4	9.53	12.7	21.44
18''	457	9.53	14.27	23,83
20''	508	9.53	15.09	26.19
24''	610	9.53	17.48	30,96

Datos técnicos:

Composición química y propiedades mecánicas de la tubería de acero estructural:

Estándar	Calificación	Composición química (%)
ASTM A53	Calificación	C	Si	Minnesota	PAG	S	Resistencia a la tracción (Mpa)	Fuerza de rendimiento (Mpa)
	A	≤0,25	-	≤0,95	≤0,05	≤0,06	≥330	≥205
	B	≤0,30	-	≤1,2	≤0,05	≤0,06	≥415	≥240
ASTM A106	A	≤0,30	≥0,10	0,29-1,06	≤0,035	≤0,035	≥415	≥240
ASTM A106	B	≤0,35	≥0,10	0,29-1,06	≤0,035	≤0,035	≥485	≥275
ASTM A179	A179	0,06-0,18	-	0,27-0,63	≤0,035	≤0,035	≥325	≥180
ASTM A192	A192	0,06-0,18	≤0,25	0,27-0,63	≤0,035	≤0,035	≥325	≥180
API 5L PSL1	A	0,22	-	0,90	0.030	0.030	≥331	≥207
	B	0,28	-	1.20	0.030	0.030	≥414	≥241
	X42	0,28	-	1.30	0.030	0.030	≥414	≥290
	X46	0,28	-	1,40	0.030	0.030	≥434	≥317
	X52	0,28	-	1,40	0.030	0.030	≥455	≥359
	X56	0,28	-	1,40	0.030	0.030	≥490	≥386
	X60	0,28	-	1,40	0.030	0.030	≥517	≥448
	X65	0,28	-	1,40	0.030	0.030	≥531	≥448
	X70	0,28	-	1,40	0.030	0.030	≥565	≥483
API 5LPSL2	B	0,24	-	1.20	0.025	0,015	≥414	≥241
	X42	0,24	-	1.30	0.025	0,015	≥414	≥290
	X46	0,24	-	1,40	0.025	0,015	≥434	≥317
	X52	0,24	-	1,40	0.025	0,015	≥455	≥359
	X56	0,24	-	1,40	0.025	0,015	≥490	≥386
	X60	0,24	-	1,40	0.025	0,015	≥517	≥414
	X65	0,24	-	1,40	0.025	0,015	≥531	≥448
	X70	0,24	-	1,40	0.025	0,015	≥565	≥483
	X80	0,24	-	1,40	0.025	0,015	≥621	≥552

Composición química y propiedades mecánicas de la tubería de acero estructural:

Estándar

Calificación

Composición química

Propiedades mecánicas

Minnesota

PAG

Resistencia a la tracción (Mpa)

Fuerza de producción (Mpa)

Alargamiento(%)

GB/T8163

0,07-0,14

0,17-0,37

0,35-0,65

≤0,035

≤0,15

≤0,25

335-457

≥205

≥24

0,17-0,24

0,17-0,37

0,35-0,65

≤0,035

≤0,25

410-550

≥245

≥20

Q345

0,12-0,20

0,20-0,55

1,20-1,60

≤0,045

490-665

≥325

≥21

Tolerancia de tuberías de acero estructural:

Tipos de tuberías	Tamaño del tubo(mm)		Tolerancias
laminado en caliente	sobredosis	Todo	±1% (mín. ±0,50 mm)
laminado en caliente	peso	Todo	+15%, -12,5%
Estirado en frío	sobredosis	6~10	±0,20 mm
		10~30	±0,40 mm
		30～50	±0,45 mm
		>50	±1%
	peso	≤1	±0,15 mm
		>1~3	+15% -10%
		>3	+12,5% -10%

Extremo de tubería de acero estructural:

Extremo liso	Grosor de pared inferior a 0,5 pulgadas, incluidos SCH STD y SCH XS
Extremo liso (corte cuadrado)	Grosor de pared superior a 0,5 pulgadas, incluido SCH XXS
Extremo biselado	Grosor de pared inferior a 0,5 pulgadas, incluidos SCH STD y SCH XS
Acoplamientos	Diámetro exterior igual o inferior a 2''
Protección de hilo	Diámetro exterior superior a 4 pulgadas

Proceso

Barras redondas → Inspección→ Peeling→ Cortar a cortar → Molienda → Laminados en frío \ dibujo en frío → Desengrasar→ Inspección de calor → Cortar → Almacenamiento de embalaje

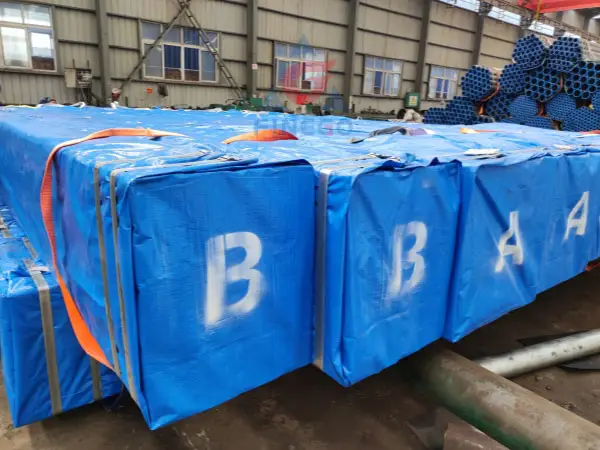

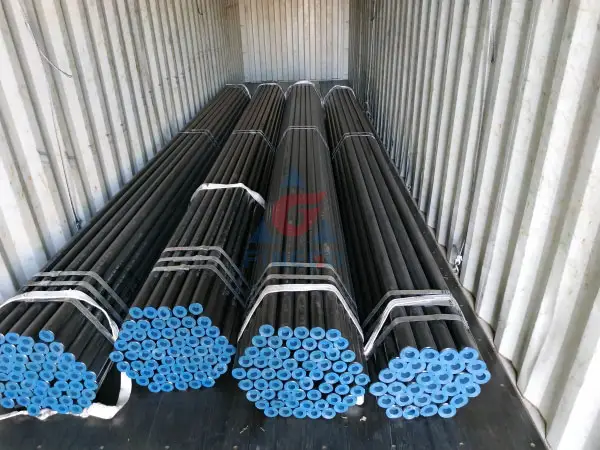

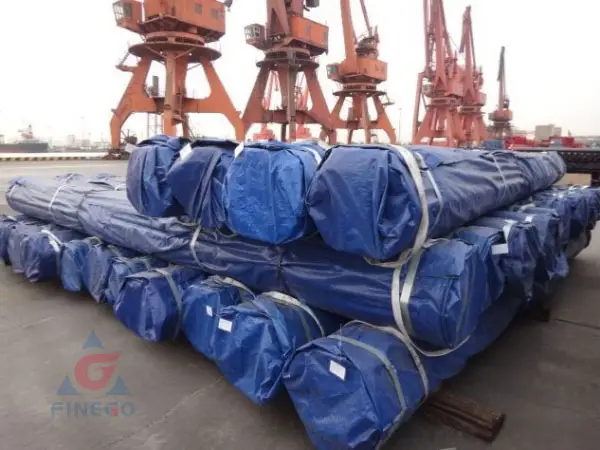

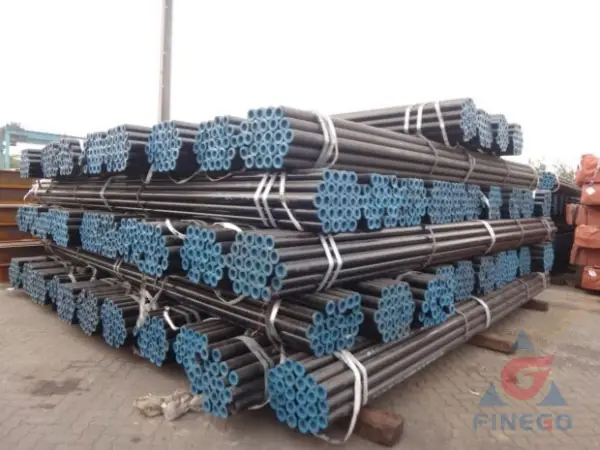

Embalaje

Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado
Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado
Flojo + dos eslingas de nylon + marco de acero cruzado
Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado
