Tubería de acero inoxidable

Tubería de acero soldada con autógena inoxidable

Tamaño:

Diámetro exterior: 2 " - 48"

Espesor de la pared: 5S, 10s, std, xh, 40, 80, 100, 120, 160, xxh

Longitud: solo aleatorio, doble aleatorio, longitud de corte máxima a 23m

Estándar:
ASTM A312/A1016/A269/A268/A789/A632/A250/A270/A358/A688/A814/A409
EN10216/EN10297/JIS G3448/G3459/G3463
Grados:
Serie 200: 201,202.204cu.
Serie 300: 301,302,304,304u, 303,303se,304l,305,307,308,308l, 309.309 s, 310.310 s,316,316l,321.
Serie 400: 410.420.430, 420j2, 439.409.430 s,444,431,441,446,440a,440b,440c.
Duplex y otros: 2205,904l,s31803, 330.660.630, 17-4ph,631,17-7ph,2507,f51,s31254 etc.
Aplicación:

En industria química, carbón, máquina abierta del campo petrolífero, piezas a prueba de calor de los materiales de construcción

Superficie:

Recocido, decapado, pulido

Embalaje:

Papel impermeable envuelto, embalado en cabinas de madera

Obtener una oferta

Criterios

Especificaciones

La tubería soldada de acero inoxidable es resistente a la corrosión y este tipo de material es extremadamente duradero en condiciones adversas. Este tipo de tubería es popular en aplicaciones industriales en las siguientes industrias:

Química, alimentos y bebidas, marina, minería, petróleo y gas, farmacéutica, petroquímica, generación de energía, energía renovable, ingeniería marina, construcción naval, industria papelera, tratamiento de agua, sistema HAVC, calderas, intercambiadores de calor, aviación, muebles, OEM, Construcción, Sanitario y etc.


Ventajas:
Alternativa rentable a la perfecta
Diseño especial, excelente apariencia.
Alta precisión dimensional
Excelente resistencia a la corrosión
Buena durabilidad


Tamaño

Diámetro exterior: 2" - 48"

Espesor de pared: 5S, 10S, STD, XH, 40, 80, 100, 120, 160, XXH

Estándar

ASTMA312/A1016/A269/A268/A789/A632/A250/A270/A358/A688/A814/A409

EN10216/EN10297/JIS G3448/G3459/G3463

Los grados

Serie 200: 201.202,204Cu.

Serie 300: 301.302.304.304Cu, 303.303Se, 304L, 305.307.308.308L, 309.309S, 310.310S, 316.316L, 321.

Serie 400: 410.420.430,420J2,439.409.430S,444.431.441.446.440A,440B,440C.

Dúplex y otros: 2205,904L,S31803,330,660,630,17-4PH,631,17-7PH,2507,F51,S31254, etc.

Solicitud

En la industria química, carbón, máquinas abiertas para campos petrolíferos, materiales de construcción, piezas resistentes al calor.


Grados disponibles de tubos de acero inoxidable soldados:

nombre del producto

Estándar ejecutivo

Dimensión

Código de acero/grado de acero

Tuberías industriales

ASTM A312, A358, A778, JIS G3459

Diámetro exterior: 1/4"~40"

TP304, TP304L, TP316L, SUS304TP

PESO: SCH5S~SCH80S

Tubos para Calderas e Intercambiadores de Calor, Tuberías de Servicios Generales

ASTM A249, A269, JIS G3463

Diámetro exterior: 15,9 ~ 139,8 mm

TP304, TP304L, TP316L, SUS304TB

PESO: 1,6~5,0 mm

Tubos Mecánicos y Estructurales

ASTM A554, JIS G3446

Diámetro exterior: 7,9 ~ 152,4 mm

MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD SUS304 del molino

PESO: 0,5~6,5 mm

Tubos cuadrados

ASTM A554

Diámetro exterior: 12,7x12,7~150x150mm

MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD del molino

PESO: 0,7~6,5 mm

Tubos rectangulares

ASTM A554

Diámetro exterior: 10x20~100x200mm

MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD del molino

PESO: 0,7~6,5 mm

Tubería sanitaria

ASTM A270

Diámetro exterior: 25,4~165,2 mm

TP304, TP304L, TP316L, SUS304TBS

JISG3447

PESO: 0,8~3,05 mm

Tuberías de gran calibre para tuberías ordinarias

JISG3448

Diámetro exterior: 15,88 ~ 318,5 mm

SUS304TPD

PESO: 0,8~3,0 mm

Tuberías de gran diámetro

JISG3468

Diámetro exterior: 14"~40"

SUS304TPY

PESO: SCH5S~SCH40S


Especificación:

Diámetro exterior

NPS

Diámetro exterior (mm)

Espesor nominal de pared (mm)

ASME B36.19M

ASME B36.10M

SCH 5S

SCH 10S

SC 40S

SC 80S

ESC 5

ESC 10

ESC 20

ETS

XS

1/4

13,72

—

1,65

2.24

3.02


1,65

—

2.24

3.02

3/8

17.15

—

1,65

2.31

3.2


1,65

—

2.31

3.2

1/2

21.34

1,65

2.11

2.77

3.73

1,65

2.11

—

2.77

3.73

3/4

26,67

1,65

2.11

2,87

3.91

1,65

2.11

—

2,87

3.91

1

33.4

1,65

2.77

3.38

4.55

1,65

2.77

—

3.38

4.55

1 1/4

42.16

1,65

2.77

3.56

4.85

1,65

2.77

—

3.56

4.85

1 1/2

48.26

1,65

2.77

3.68

5.08

1,65

2.77

—

3.68

5.08

2

60.33

1,65

2.77

3.91

5.54

1,65

2.77

—

3.91

5.54

2 1/2

73.03

2.11

3.05

5.16

7.01

2.11

3.05

—

5.16

7.01

3

88,9

2.11

3.05

5.49

7.62

2.11

3.05

—

5.49

7.62

3 1/2

101.6

2.11

3.05

5.74

8.08

2.11

3.05

—

5.74

8.08

4

114.3

2.11

3.05

6.02

8.56

2.11

3.05

—

6.02

8.56

5

141,3

2.77

3.4

6.55

9.53

2.77

3.4

—

6.55

9.53

6

168,28

2.77

3.4

7.11

10,97

2.77

3.4

—

7.11

10,97

8

219.08

2.77

3.76

8.18

12.7

2.77

3.76

6.35

8.18

12.7

10

273.05

3.4

4.19

9.27

12.7

3.4

4.19

6.35

9.27

12.7

12

323,85

3.96

4.57

9.53

12.7

3.96

4.57

6.35

9.53

12.7

14

355,6

3.96

4.78

9.53

12.7

3.96

6.35

7,92

9.53

12.7

dieciséis

406.4

4.19

4.78

9.53

12.7

4.19

6.35

7,92

9.53

12.7

18

457.2

4.19

4.78

9.53

12.7

4.19

6.35

7,92

9.53

12.7

20

508

4.78

5.54

9.53

12.7

4.78

6.35

9.53

9.53

12.7

22

558,8

4.78

5.54



4.78

6.35

9.53

9.53

12.7

24

609.6

5.54

6.35

9.53

12.7

5.54

6.35

9.53

9.53

12.7

26

660,4

—

—

—

—

—

7,92

12.7

9.53

12.7

28

711.2

—

—

—

—

—

7,92

12.7

9.53

12.7

30

762

6.35

7,92

—

6.35

—

7,92

12.7

9.53

12.7

32

812.8

Grosor: 8,63-30 mm




Tolerancias:

Tolerancias de tuberías de acero inoxidable soldadas

Designador NPS

Variaciones permitidas en el diámetro exterior

Más adentro.

Bajo en.

1/8 a 1-1/2 pulgadas

1/64 (0,015)

1/32 (0,031)

Más de 1-1/2 a 4 pulgadas

1/32 (0,031)

1/32 (0,031)

Más de 4 a 8 pulgadas

1/16 (0,062)

1/32 (0,031)

Más de 8 a 18 pulgadas

3/23 (0,093)

1/32 (0,031)

Proceso

Tubos soldados de acero inoxidable tiene dos líneas de soldadura para la fabricación de tubos y tuberías soldadas. Los tubos/tubos soldados de acero inoxidable se fabrican en molino de tubo continuo utilizando el proceso de soldadura Multitorch TIG (gas inerte de tungsteno). Las tiras de acero inoxidable de primera calidad que tienen bordes recortados se alimentan al molino de tubos después de exhaustivos controles de calidad. La tira pasa a través de varios conjuntos de rodillos instalados en el molino según el tamaño requerido. Esta tira se convierte gradualmente en una forma tabular. Los bordes son soldados con autógena usando proceso de la soldadura de TIG por la unidad de la soldadura cabida en los molinos la oferta interior de la soldadura es quitada instantáneamente por la oferta en línea que quita la máquina. Tubos/tubos laminados así producidos se cortan a la longitud requerida. Esto se somete además a un tratamiento térmico (recocido) después de una limpieza adecuada para eliminar las tensiones incluidas durante la formación, así como la soldadura y para restaurar la estructura de grano original.

El tratamiento térmico se lleva a cabo en el horno de solera de rodillos continuos equipado con controlador de temperatura y registrador. Después del tratamiento térmico, los tubos/tuberías se enderezan y se someten a decapado para eliminar las incrustaciones en las superficies. En caso de que el tamaño final no se pueda producir directamente desde el molino, el mismo se produce mediante la operación de estirado en frío. Para hacer que el tubo/tubería sea adecuado para el estirado en frío, está recubierto con una solución de oxalato y de taller que actúa como lubricante y reduce la fricción mientras se dibuja. En la operación de dibujo, el tubo/tubería se dibuja sobre el banco de extracción utilizando herramientas de precisión. Dies Enchufes según los requisitos de tamaño acabado. El tubo/tubería estirado se somete a tratamiento térmico, decapado y otras operaciones como se especificó anteriormente después de la limpieza de la superficie.

Las tuberías/tubos terminados están marcados con una máquina de marcado de chorro de tinta computarizada. Cada tubería/tubo está marcado como 'Estándar de fabricación'. Grado de material, tamaño, calor No., sello de la agencia de inspección de terceros para correlacionar con nuestro certificado de prueba. Los tubos/tuberías terminados así producidos se someten a varias pruebas y controles de calidad seguidos de un embalaje y envío adecuados.

Embalaje

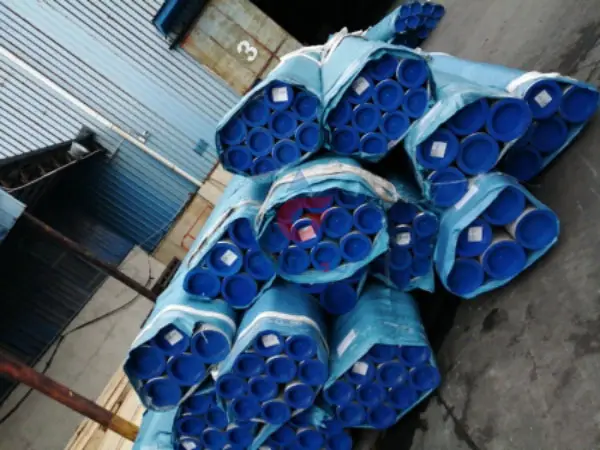

  • Atadura de tirantes de nylon + paquete de película fina + bandeja de madera

    Atadura de tirantes de nylon + paquete de película fina + bandeja de madera

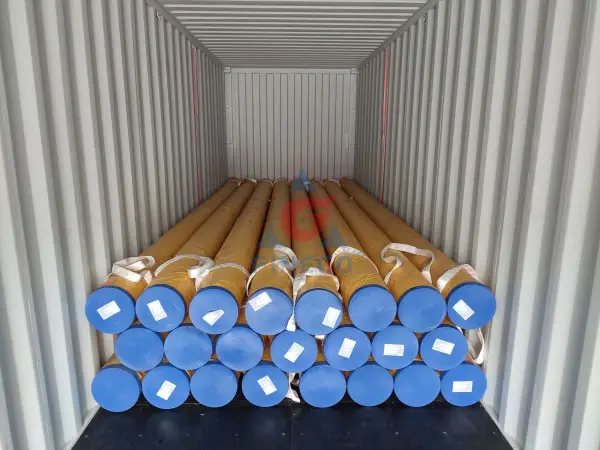

  • Embalaje en caja de madera

    Embalaje en caja de madera
