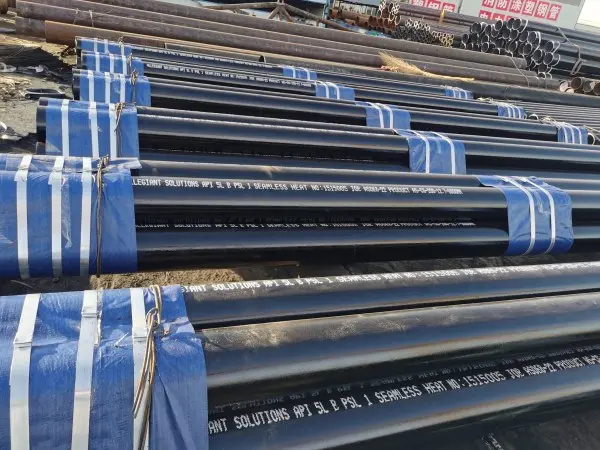

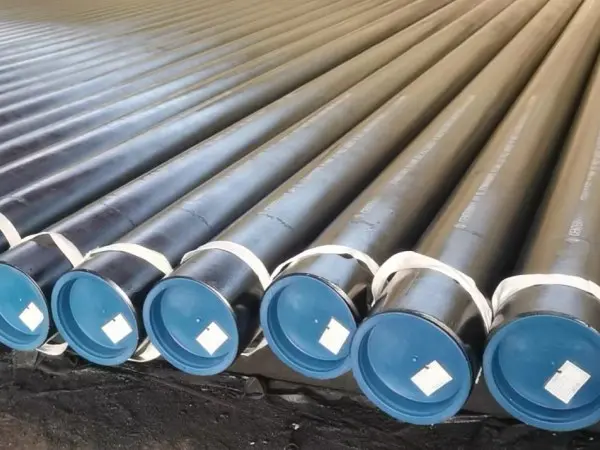

Tubería de acero sin costura
Tubo de acero EN 10216
La tubería de acero sin costura EN 10216 se considera para fines de presión. Esta característica de la tubería sin soldadura de acero inoxidable es esencial porque este tipo de tuberías se utiliza constantemente donde prevalecen condiciones extremas y donde se debe garantizar la seguridad de las personas y el funcionamiento sin problemas de la planta y el equipo. Nuestros tubos de acero inoxidable sin costura están hechos para soportar el mayor calor y la presión más alta; no se ven afectados por los ácidos y no dan oportunidad a la corrosión. Una tubería o tubo de acero inoxidable sin costura puede pasar por más de 100 pasos de producción antes de tomar su forma y calidad final.
Espesor de la pared:Hasta 100mm
Hacia fuera dimensiones:14mm-509mm
Aplicación:Equipo de presión, tubería de presión, tubería de procesamiento, caldera, etc.
Fabricación:Proceso sin fisuras
Longitud:Longitud fija (6m,9m,12,24m) o normal (5-12m)
Finaliza:Extremo llano, extremo biselado, Treaded
Criterios
Especificación
EN 10216, Tubos de acero sin soldadura para fines de presión.
Los tubos se fabrican con diámetros entre 21,3 - 660mm y con un espesor de pared de hasta 100mm en el caso de laminación en caliente, y con diámetros entre 10,2 - 108mm y un espesor de pared de hasta 12,5mm en el caso de estirado en frío.
Aplicación:Equipo de presión, tubería de presión, tubería de procesamiento, caldera, etc.
Grados:P195TR1, P195TR2, P235TR1, P235TR2, P265TR1, P265TR2
Composición química de EN 10216-1 P195 、 P235 、 P265:
Estándar |
Grado |
Composición química (%) |
||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
Mo |
Ni |
Cu |
Nb |
Ti |
V |
Cr + Cu + Mo + Ni |
||
EN10216-1 |
P195 |
≤ 0,13 |
≤ 0,35 |
≤ 0,70 |
≤ 0.025 |
≤ 0.020 |
≤ 0,30 |
≤ 0,08 |
≤ 0,30 |
≤ 0,30 |
≤ 0,01 |
≤ 0,04 |
≤ 0,02 |
≤ 0,70 |
P235 |
≤ 0,16 |
≤ 0,35 |
≤ 1,20 |
≤ 0.025 |
≤ 0.020 |
≤ 0,30 |
≤ 0,08 |
≤ 0,30 |
≤ 0,30 |
≤ 0,01 |
≤ 0,04 |
≤ 0,02 |
≤ 0,70 |
|
P265 |
≤ 0,20 |
≤ 0,40 |
≤ 1,40 |
≤ 0.025 |
≤ 0.020 |
≤ 0,30 |
≤ 0,08 |
≤ 0,30 |
≤ 0,30 |
≤ 0,01 |
≤ 0,04 |
≤ 0,02 |
≤ 0,70 |
Propiedades mecánicas de EN 10216-1 P195 、 P235 、 P265:
Estándar |
Grado |
Resistencia a la tracción (MPa) |
Fuerza de rendimiento (MPa) |
Alargamiento (%) |
EN 10216-1 |
P195 |
320 ~ 440 |
≥ 195 |
≥ 27 |
P235 |
360 ~ 500 |
≥ 235 |
≥ 25 |
|
P265 |
410 ~ 570 |
≥ 265 |
≥ 23 |
Tolerancias:
Tolerancias en diámetro y espesor
La falta de redondez se incluye en las tolerancias en el diámetro exterior y la excentricidad se incluye en las tolerancias en el espesor de la pared
Tolerancias en diámetro exterior y en espesor de pared:
Diámetro exterior (D mm) |
Tolerancias en D |
Tolerancias en T para una relación T/D |
|||
≤ 0.025 |
> 0.025 ≤ 0.050 |
> 0.050 ≤ 0,10 |
> 0,10 |
||
D ≥ 219,1 |
± 1% o 0,5mm, lo que sea mayor |
± 12,5% o ± 0,4mm, el valor que sea mayor |
|||
D<219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% a |
|
A: Para diámetros exteriores D 355,6mm se permite exceder localmente el espesor de la pared superior en un 5% adicional del espesor de la pared T |
Tolerancias en longitudes exactas:
Longitud L |
Tolerancia en la longitud exacta |
L ≤ 6000 |
+ 10 0 |
6000 <L ≤ 12 000 |
+ 15 0 |
L >12 000 |
+ Por acuerdo 0 |
Proceso
Los tubos se fabricarán mediante un proceso sin costuras. Conformado en caliente o acabado en frío
La norma EN 10216-1 especifica las condiciones técnicas de entrega para dos calidades TR1 y TR2 de tubos sin costura de sección circular con propiedades especificadas a temperatura ambiente fabricados con acero de calidad sin alear.
