Accesorios de tubería ASTM A403

La especificación estándar ASTM A403 cubre el estándar para accesorios de acero inoxidable austenítico forjado para aplicaciones de tuberías de presión.ASTM A403/Especificación estándar A403M para accesorios de tuberías de acero inoxidable austenítico forjado.


ASTM A403Codo wpl6 después de la inspección completa de la medida de calidad y rendimiento. Estos son ampliamente apreciados por su excelente calidad, abrasión a la corrosión y alta resistencia a la tracción con un servicio de larga vida.

Criterios

Especificaciones

El material para los accesorios estará constituido por piezas forjadas, barras, placas o productos tubulares sin costura o soldados. Las operaciones de forjado o conformación se realizarán martillando, presionando, perforando, extruyendo, recalcando, laminando, doblando, soldando por fusión, maquinando o mediante una combinación de dos o más de estas operaciones. Todos los accesorios deberán someterse a un tratamiento térmico. Se realizarán análisis químicos y de productos que se ajustarán a la composición química requerida en carbono, manganeso, fósforo, azufre, silicio, cromo, molibdeno y titanio. Se realizará una prueba de tensión en el material del accesorio para determinar las propiedades de tracción, como el límite elástico y la resistencia a la tracción. Los accesorios suministrados según esta especificación deben examinarse visualmente para detectar discontinuidades en la superficie, comprobaciones de la superficie y marcas mecánicas.


¿Qué grado de acero es ASTM A403?

La norma incluye varios grados de aleaciones de acero inoxidable austenítico y utiliza el prefijo WP o CR para marcar el grado de acero, según el tamaño ASTM o MSS aplicable y los estándares de presión nominal. ASTM A403 está diseñado para accesorios de tuberías de acero forjado. Los accesorios de tuberías fundidas no son adecuados.


Composición química (%) de ASTM A403:

Acero No.

Tipo

C

Si

S

PAG

Minnesota

cr

Ni

Mes

Otro

transmisión exterior

ós

δ5

WP304

0,08

1

0,03

0,045

2

18-20

8-11



515

205

28


WP304H

0,04-0,1

1

0,03

0,045

2

18-20

8-11



515

205

28


WP304L

0.035

1

0,03

0,045

2

18-20

8-13



485

170

28


WP304LN

0,03

0,75

0,03

0,045

2

18-20

8-10.5


N2:0,1-0,16

515

205

28


WP304N

0,08

0,75

0,03

0,045

2

18-20

8-11


N2:0,1-0,16

550

240

28


WP309

0,15

1

0,03

0,045

2

22-24

12-15



515

205

28


WP310

0,15

1.5

0,03

0,045

2

24-26

19-22



515

205

28


WP316

0,08

1

0,03

0,045

2

16-18

10-14

2-3


515

205

28


WP316H

0,04-0,1

1

0,03

0,045

2

16-18

10-14

2-3


515

205

28


WP316LN

0,03

0,75

0,03

0,045

2

16-18

11-14

2-3

N2:0,1-0,16

515

205

28


WP316L

0.035

1

0,03

0,045

2

16-18

10-16

2-3


485

170

28


WP316N

0,08

0,75

0,03

0,045

2

16-18

11-14

2-3

N2:0,1-0,16

550

240

28


WP317

0,08

1

0,03

0,045

2

18-20

11-15

3-4


515

205

28


WP317L

0,03

1

0,03

0,045

2

18-20

11-15

3-4


515

205

28


WP321

0,08

1

0,03

0,045

2

17-20

9-13


Ti:5C-0.7

515

205

28


WP321H

0,04-0,1

1

0,03

0,045

2

17-20

9-13


Ti:4C-0.7

515

205

28


WP347

0,08

1

0,03

0,045

2

17-20

9-13


Nb+Ta:10C-1.1

515

205

28


WP347H

0,04-0,1

1

0,03

0,045

2

17-20

9-13


Nb+Ta:8C-1

515

205

28


WP348

0,08

1

0,03

0,045

2

17-20

9-13


Ta:0.1

515

205

28


WP348H

0,04-0,1

1

0,03

0,045

2

17-20

9-13


Ta:0.1

515

205

28


Notas:

Por cada reducción del 0,01% por debajo del máximo especificado de C, se permitirá un aumento del 0,06% de Mn por encima del máximo especificado, hasta un máximo del 1,35%.
La suma de Cu, Ni, Cr y Mo no excederá el 1,00%.
La suma de Cr y Mo no excederá del 0,32%.
El equivalente de carbono (CE) máximo será 0,50, basado en el análisis térmico y la fórmula CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15.


Propiedades mecánicas de ASTM A403:

Calificación

UNS

Resistencia a la tracción, mín.

Fuerza de producción, mín.

Alargamiento mínimo % en 4D



ksi

MPa

ksi

MPa

% largo

Trans%

TODO

TODO

75

515

30

205

28

20

304L

S30403

70

485

25

170

28

20

316L

S31603

70

485

25

170

28

20

304N

S30451

80

550

35

240

28

20

316N

S31651

80

550

35

240

28

20

S31726

80

550

35

240

28

20

XM-19

S20910

100

690

55

380

28

20

S31254

94-119

650-820

44

300

28

20

S34565

115

795

60

415

28

20

S33228

73

500

27

185

28

20

Proceso

Selección de la materia prima:El primer paso en el proceso de fabricación es seleccionar la materia prima adecuada, generalmente aleaciones metálicas de alta calidad como acero al carbono, acero inoxidable.
Calefacción:La materia prima se calienta a una temperatura que la ablanda y la hace maleable. La temperatura varía en función del tipo de material utilizado. El calentamiento se realiza típicamente utilizando un horno o equipo de calentamiento por inducción.
Forja:Luego, el metal calentado se coloca en una prensa de forja, donde se comprime y se le da forma utilizando troqueles especializados y de alta presión. Las prensas de forja pueden ser hidráulicas, mecánicas o neumáticas según el tamaño y la complejidad del producto que se fabrica.
Recorte:Después del proceso de forjado, el exceso de material se recorta para crear un producto terminado. El recorte se puede hacer usando una variedad de herramientas incluyendo sierras, amoladoras y cizallas.
Mecanizado:Si es necesario, los accesorios de tubería forjados pueden someterse a un mecanizado adicional para crear formas o características específicas. El mecanizado se realiza típicamente utilizando tornos, molinos o máquinas de perforación.
Inspección:Los accesorios terminados se inspeccionan para garantizar que cumplan con los estándares y especificaciones de calidad. La inspección se puede hacer usando una variedad de herramientas incluyendo los calibradores, los micrómetros, y el equipo de prueba ultrasónico.

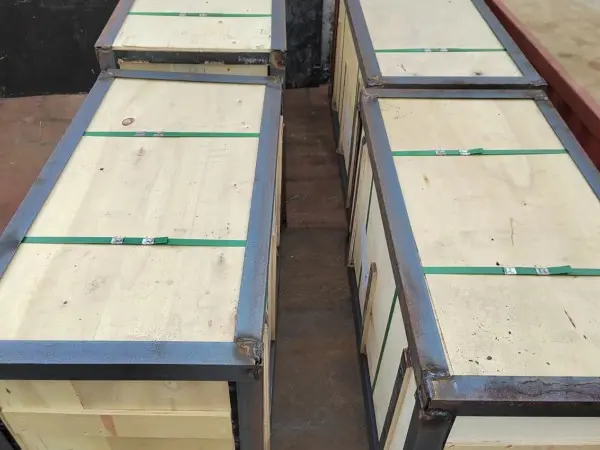

Embalaje

  • Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

    Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

  • Flojo + dos eslingas de nylon + marco de acero cruzado

    Flojo + dos eslingas de nylon + marco de acero cruzado

  • Diámetro exterior 219 mm y más (aflojado) aflojado + tapa de tubería + dos eslingas de nylon

    Diámetro exterior 219 mm y más (aflojado) aflojado + tapa de tubería + dos eslingas de nylon

  • Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

    Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado
