Tubería de acero sin costura

Tubería de acero ASTM A106

Diámetro exterior:42,2mm -- 273mm

WTodo Espesor:1,25mm-50mm

Longitud:3-12 metros, personalización de soporte

Fabricación:Acabado en caliente o estirado en frío

Tratamiento térmico:La tubería acabada en caliente no necesita ser tratada térmicamente. Tubería estirada en frío será tratada con calor después de la final de estirado en frío pasar a una temperatura de 1200 ° f (650 ° c) o superior.

Proceso superficial:Brillante, Pulido, Negro




Criterios

Especificación

Las tuberías sin costura ASTM A106 (también conocidas como tuberías ASME SA106) se usan comúnmente en la construcción de refinerías de petróleo y gas, plantas de energía, plantas petroquímicas, calderas y barcos. Estas tuberías deben transportar fluidos que exhiben niveles más altos de temperatura y presión y gas. La tubería ASTM A106 incluye tres grados, A106 grado a, A106 grado b y A106 grado c.

Acerca de ASTM A106 Grado B:
La tubería ASTM A106 Grado B (también conocida como tubería ASME SA106 G R.B) se utiliza en plantas de energía, calderas, plantas petroquímicas, refinerías de petróleo y gas, y barcos donde la tubería debe transportar líquidos y gases calientes o fríos bajo altas presiones y temperaturas. A106 GR. Tubos sin soldadura de acero al carbono B, tubería A106 Gr B Sch 40, ASTM A106 Grado B Pipe Suppliers está disponible en varios pesos, tamaños y grados negros y galvanizados, tanto sin costura como soldados eléctricos. Los tamaños de tubería ASTM A106 Grado B, menos de 2 "se entregan normalmente como un producto estirado en frío. 2 "y arriba son generalmente acabados en caliente.

Acerca de ASTM A106 Grado C:
La tubería ASTM A106 de grado C (también conocida como tubería ASME SA106 G R.C) es una tubería de acero al carbono-manganeso para calderas y sobrecalentadores de gran diámetro a alta temperatura. Su composición química es simple y similar al acero al carbono 20G, pero su contenido de carbono y manganeso es más alto, por lo que su límite elástico es aproximadamente un 12% más alto que el de 20G, y su plasticidad y dureza no son malas. El acero tiene un proceso de producción simple y buena trabajabilidad en frío y en caliente. Usarlo para reemplazar los cabezales 20G (economizador, pared de agua, sobrecalentador de baja temperatura y cabezal de recalentador) puede reducir el grosor de la pared en aproximadamente un 10%, lo que puede ahorrar costos de material, reducir la carga de trabajo de soldadura y mejorar los cabezales La diferencia de tensión en el arranque.


Composición química de ASTM A106:

Grado de acero

C, máx. %

Mn %

P, máx.

S, máx.

Si, min

Cr, máximo

CU, max

Mo, max

Ni, max

V, máximo

Grado a

0,25

0. 27-0. 93

0.035

0.035

0,10

0,40

0,40

0,15

0,40

0,08

Grado b

0,30

0. 29-1. 06

0.035

0.035

0,10

0,40

0,40

0,15

0,40

0,08

Grado c

0,35

0. 29-1. 06

0.035

0.035

0,10

0,40

0,40

0,15

0,40

0,08


Propiedad mecánica ASTM A106:

Grado

Prueba tenssile mpa o n/mm2

Observaciones (similar a jis)

Min. punto de rendimiento

Resistencia a la tracción

Un gr

205

330min

(Stpg370)

Información sobre gr b

240

415min

(Stpg410)

Información sobre gr c

Los 275

485min

(Stpg480)


Tolerancias de la dimensión A106:

Tipo de tubería

Tamaños de tubería

Tolerancias

Dibujado a frío

Od (en inglés)

≤ 48,3mm

± 0,40mm

≥ 60,3mm

± 1% mm

Wt

± 12,5%


A106 requisitos de prueba de la tubería de acero

Prueba hidrostática:En las pruebas hidrostáticas, las muestras de tubos de acero sin costura A106 se someten a presión de prueba al 60% del límite elástico mínimo especificado, a temperatura ambiente; La prueba de presión se mantiene durante al menos cinco segundos. Las presiones máximas de prueba no excederán 2.500 psi para tubos de acero NPS3, o 2.800 psi para todos los tamaños más grandes.
Pruebas mecánicas:La tubería sin costura A106 NPS 8 y más grandes se pesan en lotes; los tamaños más grandes se pesan por longitud. Se requieren pruebas de aplanamiento en la tubería A106 NPS 2-1/2 y más grande; Se requiere prueba de flexión en frío para la tubería A106 NPS 2 y más pequeña.


Proceso

El acero será acero matado, con el proceso de fusión primario que es el hogar abierto, el básico-oxígeno, o el eléctrico-horno, combinado posiblemente con la desgasificación o el refinamiento separados. Si posteriormente se emplea la fusión secundaria, usando refusión por electroescoria o refusión por arco al vacío, el calor se definirá como todos los lingotes refundidos a partir de un único calor primario.


Acero fundido en lingotes o hebra fundida es permisible. Cuando los aceros de diferentes calidades se funden secuencialmente en hebra, se requiere la identificación del material de transición resultante. El productor eliminará el material de transición mediante cualquier procedimiento establecido que separe positivamente los grados.


Para tubería nps 11 ⁄ 2 [dn 40] y bajo, se permitirá suministrar acabado en caliente o estirado en frío.


A menos que se especifique lo contrario, la tubería nps 2 [dn 50] y más se suministrarán con acabado en caliente. Cuando se acuerde entre el fabricante y el comprador, es permisible suministrar tubería estirada en frío.

Embalaje

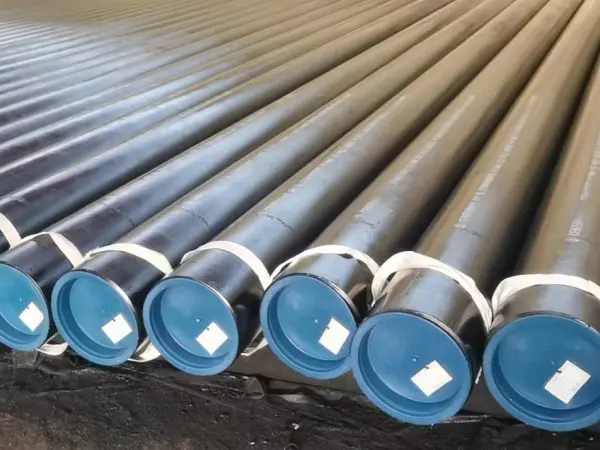

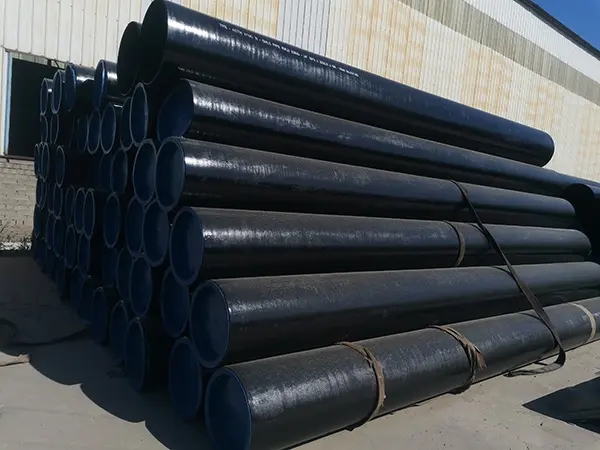

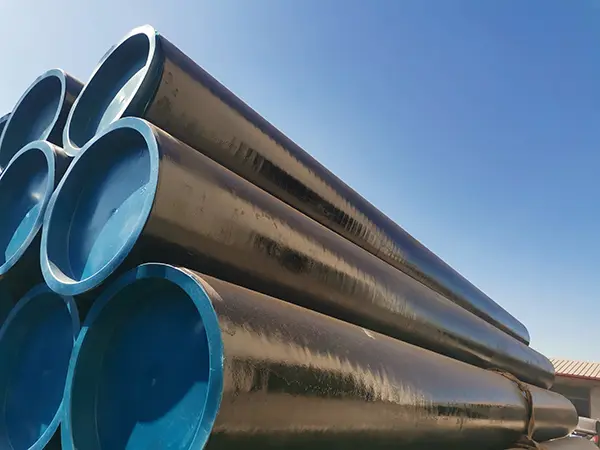

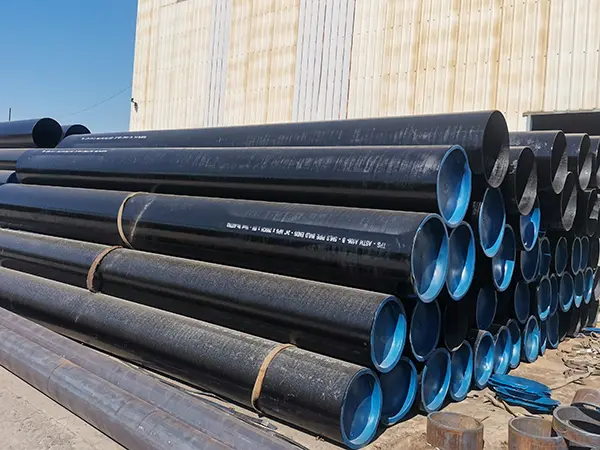

  • Diámetro exterior 219 mm y más (aflojado): aflojado + tapa de tubería + dos tirantes de nylon

    Diámetro exterior 219 mm y más (aflojado): aflojado + tapa de tubería + dos tirantes de nylon

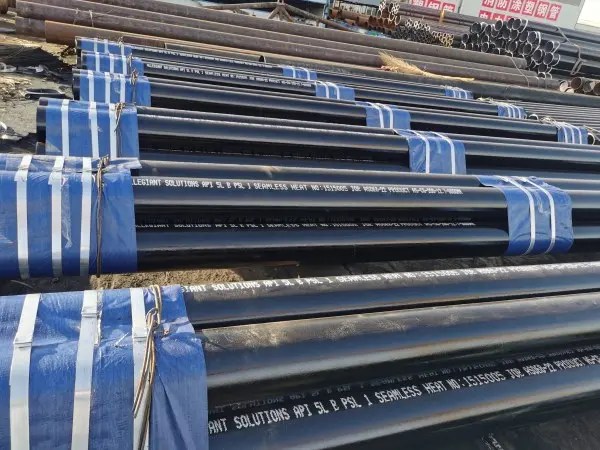

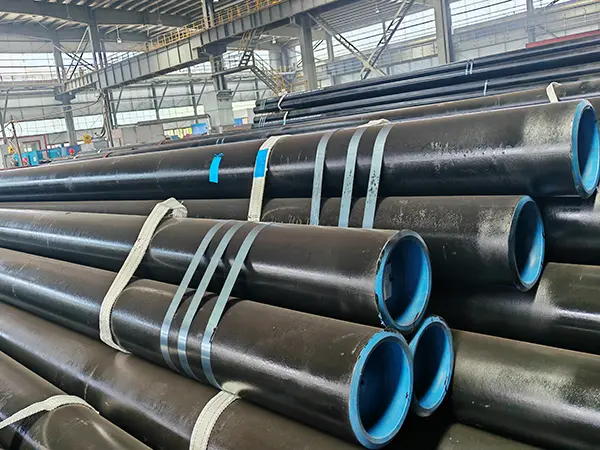

  • Menos de 219 mm de diámetro exterior (atado): embalaje hexagonal + atado de banda de acero (3 bandas de acero en ambos extremos, 2 bandas de acero en el medio)

    Menos de 219 mm de diámetro exterior (atado): embalaje hexagonal + atado de banda de acero (3 bandas de acero en ambos extremos, 2 bandas de acero en el medio)
