Accesorios de tubería ASTM A105

Los accesorios forjados ASTM A105 son más pesados, más gruesos y están diseñados para uso industrial pesado. Se compone de acero al carbono forjado. Proceso de acero de forja hace que el ajuste muy fuerte. El acero al carbono se calienta a temperaturas fundidas y se coloca en los troqueles. El acero al carbono calentado se mecaniza luego en los accesorios de acero forjado. Los accesorios astm a105 de acero al carbono se utilizan para servicio a temperatura ambiente y superior en sistemas de presión.


Los accesorios de tubería ASTM A105 se utilizan para instalar o reparar tuberías o sistemas de tuberías que transportan líquidos, gases y ocasionalmente materiales sólidos. Viene en una variedad de tamaños para adaptarse a la tubería que conectarán. Es útil combinar, desviar o reducir el flujo del suministro de agua.

Criterios

Especificaciones

Los accesorios para soldar a encaje ASTM A105 son un detalle de conexión de tubería en el que se inserta una tubería en un área de ruptura de un accesorio, brida o válvula. Es una buena opción porque la integridad de fugas y la resistencia estructural son consideraciones de diseño importantes.


Los accesorios para tuberías roscadas ASTM A105 son un grado de acero al carbono de uso común que se utiliza para fabricar componentes de tuberías forjadas, como accesorios forjados y bridas de tuberías de diámetro pequeño, generalmente para tuberías cuyo diámetro nominal es NPS 2 o menor.


Los codos ASTM A105 son piezas de conexión curvadas de acero al carbono que unen tramos rectos de tubería comúnmente en un ángulo de 90 grados o 45 grados. Permite evitar bloqueos en aplicaciones de soldadura, plomería, ventilación y automoción.


La T ASTM A105 también se llama piezas triplete, de tres vías y en “T” y se puede usar para combinar o dividir un flujo de fluido. Hay dos tipos de te astm a105, es decir, te igual en te astm a105 y te reductora en te astm a105.


El reductor ASTM A105 es un reductor de acero al carbono y es un tipo de accesorio que se puede utilizar para reducir el tamaño de las tuberías. Es el reductor más comúnmente utilizado y, a menudo, excéntrico, utilizado en tuberías en el área de bombas y bastidores de tuberías.


Especificación de accesorios forjados de acero al carbono ASTM A105

Especificaciones :

ASTM A105 y ASME SA105, A105N

Dimensiones :

ASME 16.11, MSS SP-79, 83, 95, 97, BS 3799

Tamaño :

1/8” NOTA A 48” NOTA.

Tipo :

Accesorios para soldar, accesorios roscados

Clase :

2000 libras, 3000 libras, 6000 libras, 9000 libras


Estándares de fabricación de accesorios forjados de acero al carbono ASTM A105

ASTM A105 – ASME SA105

Especificación estándar para accesorios de tuberías de acero al carbono austenítico forjado

ASME B16.11

Soldadura por enchufe y accesorios forjados roscados

MSS SP-43

Accesorios forjados y fabricados para soldar a tope para aplicaciones de baja presión y resistentes a la corrosión

MSS SP-95

Boquillas y tapones toros Swage(d)

BS3799

Especificación para accesorios para tuberías de acero, atornillados y para soldar para la industria petrolera.


Accesorios de tubería de soldadura roscada y por enchufe de acero al carbono A105

Tipos de accesorios de acero al carbono forjado A105

Tamaño

Codos de 90° de acero al carbono ASTM A105

Uniones de acero al carbono ASTM A105

Tamaños 1/8″– 4″
Clasificaciones de presión:
2000 LBS, 3000 LBS, 6000 LBS, 9000 LBS

Camisetas forjadas de acero al carbono ASTM A105

Codos de 45° de acero al carbono ASTM A105

Tapas forjadas de acero al carbono ASTM A105

Acoplamientos de acero al carbono ASTM A105

Cruz forjada de acero al carbono ASTM A105

Tapón forjado de acero al carbono ASTM A105

Bujes de acero al carbono ASTM A105

Codos de calle de acero al carbono ASTM A105

Accesorios forjados ASTM A105

Entrerrosca de tubería de acero al carbono ASTM A105


Composición química de accesorios de acero al carbono ASTM A105

Elemento

Composición %, Nota C

Carbón

.35 máx.

Manganeso

.60-1.05

Fósforo

.035 máx.

Azufre

.040 máx.

Silicio

.10-35

Cobre

.40 máx., nota A

Níquel

.40 máx., nota A

Cromo

.30 máx., nota A,B

Molibdeno

.12 máx., nota A,B

Vanadio

.08 máx., nota A

Nota A – La suma de cobre, níquel, cromo, molibdeno y vanadio no excederá el 1,00%.
Nota B – La suma de cromo y molibdeno no excederá el 0,32%.
Nota C – por cada reducción del 0,01% por debajo del máximo de carbono especificado ( .35%), se permitirá un aumento de .06% de manganeso por encima del máximo especificado (1.05%) hasta un máximo de 1.65%


Propiedades mecánicas de accesorios forjados de acero al carbono ASTM A105

De tensión

70 ksi, min

Rendimiento, nota A

36 ksi, min

Alargamiento en 2 pulgadas, mínimo básico para paredes de 5/16 ″ y más, prueba de tira

30%

Dureza

187 HBW máx.

Nota A: Determinado mediante el método de compensación del 0,2 % o el método de extensión bajo carga del 0,5 %. Otros métodos de prueba disponibles según lo enumerado en A105.


Tipos y formas disponibles de accesorios de acero al carbono ASTM A105

Accesorios de tubería forjados de acero al carbono ASTM A105 / 105N

Accesorios forjados de alta presión de acero al carbono A105

Accesorios de soldadura de zócalo forjados de acero al carbono A105

Accesorios roscados de acero al carbono ASTM A105

El acero de carbono A105N forjó la soldadura del zócalo el codo de 90 grados

Codo de 90 grados forjado de acero al carbono ASTM A105

Codo de 45 grados con soldadura de zócalo forjado de acero al carbono

Codo de 45 grados atornillado de acero al carbono ANSI A105

Camiseta forjada de acero al carbono A105N

Camiseta forjada de acero al carbono ASTM A105

Acoplamiento completo forjado de acero al carbono ASTM A105

Acero A105N Cruz Roscada/Atornillada

Medio acoplamiento forjado con soldadura de zócalo de acero al carbono A105

Medio acoplamiento roscado de acero al carbono ASTM A105

Cruz de soldadura por zócalo de acero al carbono ASTM A105/A105N

Acoplamiento de acero al carbono ASTM A105

Tapa de soldadura por zócalo de acero al carbono A105

Tapa roscada de acero al carbono A105

ANSI B16.11 ASTM A105 Unión de soldadura por zócalo de acero al carbono

Distribuidor de unión roscada/atornillada de acero al carbono ASTM A105

Tapón hexagonal atornillado de acero al carbono ASTM A105

Enchufe cuadrado de acero al carbono ASME SA105

Camiseta reductora de acero al carbono A105

Buje atornillado de acero al carbono ASTM A105

Niples hexagonales de acero al carbono A105

Boquilla estampada de acero al carbono ASME SA105N

Accesorios forjados ASTM A105

Boquilla de tubería roscada/atornillada de acero al carbono ASTM A105

Camiseta desigual con soldadura por encaje de acero al carbono ASTM A105N

Camiseta desigual forjada de acero al carbono ASTM A105 ASME B16.11

Proceso

Selección de la materia prima:El primer paso en el proceso de fabricación es seleccionar la materia prima adecuada, generalmente aleaciones metálicas de alta calidad como acero al carbono, acero inoxidable.
Calefacción:La materia prima se calienta a una temperatura que la ablanda y la hace maleable. La temperatura varía en función del tipo de material utilizado. El calentamiento se realiza típicamente utilizando un horno o equipo de calentamiento por inducción.
Forja:Luego, el metal calentado se coloca en una prensa de forja, donde se comprime y se le da forma utilizando troqueles especializados y de alta presión. Las prensas de forja pueden ser hidráulicas, mecánicas o neumáticas según el tamaño y la complejidad del producto que se fabrica.
Recorte:Después del proceso de forjado, el exceso de material se recorta para crear un producto terminado. El recorte se puede hacer usando una variedad de herramientas incluyendo sierras, amoladoras y cizallas.
Mecanizado:Si es necesario, los accesorios de tubería forjados pueden someterse a un mecanizado adicional para crear formas o características específicas. El mecanizado se realiza típicamente utilizando tornos, molinos o máquinas de perforación.
Inspección:Los accesorios terminados se inspeccionan para garantizar que cumplan con los estándares y especificaciones de calidad. La inspección se puede hacer usando una variedad de herramientas incluyendo los calibradores, los micrómetros, y el equipo de prueba ultrasónico.

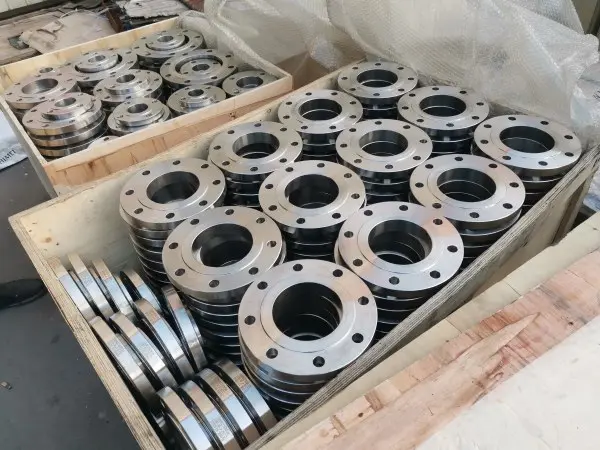

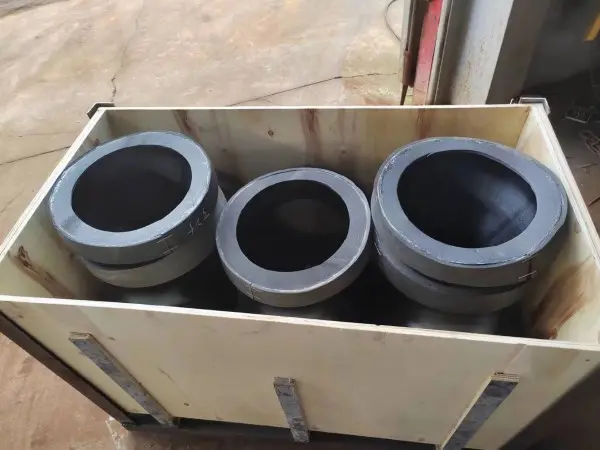

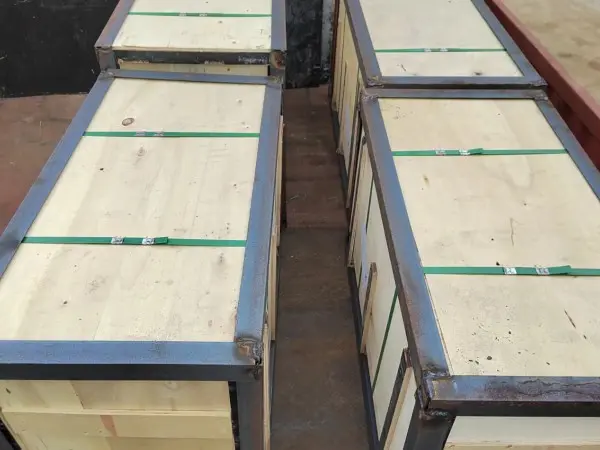

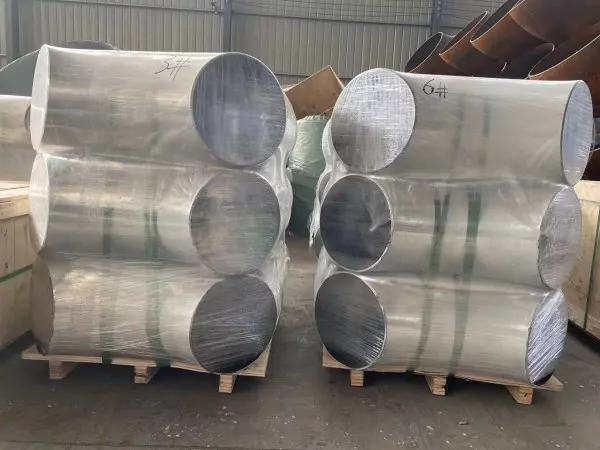

Embalaje

  • Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

    Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

  • Flojo + dos eslingas de nylon + marco de acero cruzado

    Flojo + dos eslingas de nylon + marco de acero cruzado

  • Diámetro exterior 219 mm y más (aflojado) aflojado + tapa de tubería + dos eslingas de nylon

    Diámetro exterior 219 mm y más (aflojado) aflojado + tapa de tubería + dos eslingas de nylon

  • Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado

    Manga suelta + ranura protectora + dos tirantes de nylon + marco de acero cruzado
