Бесшовные стальные трубы
Стальная труба EN 10210
Длина:6000-14000 мм
Размерные допуски:Толщина: (все размеры +/- 10%)
Стандарт:Bs en 10210-конструкционные полые секции с горячей отделкой из нелегированных и мелкозернистых сталей

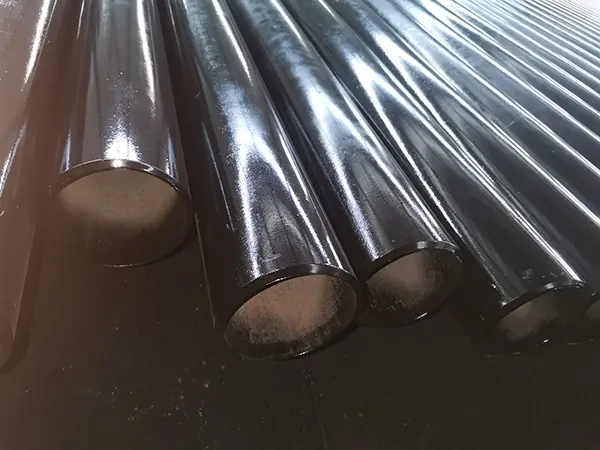

Защита поверхности:Чернота (ункоатед собственной личности покрашенный), пре-гальванизированное покрытие политуры/масла, горячее гальванизированное погружение
Диапазон размеров:21,3-914 мм
Толщина стенки:0,5 мм-25 мм
Концы:Квадратные концы/простые концы (прямой отрезок, отрезок пилы, отрезок факела), скошенные/продетые нитку концы
Упаковка:Пачка или большая часть, деревянный случай или другая мореходная упаковка или для требования к клиента
Использование:Трубки безшовной стали не-сплава Эн10210 для целей давления с определенными свойствами комнатной температуры главным образом используемыми как трубка котельной воды, трубка дыма, трубка перегревателя, трубка предподогревателя воздуха, и так
Стандарты
Спецификация
Труба EN 10210 представляет собой трубку из низкоуглеродистой стали, имеющую низкую стоимость. Материал имеет в составе углерод, кремний, марганец, фосфор и серу.
Трубка DIN EN 10210. Размеры варьируются по наружному диаметру, толщине стенки и длине. Трубы могут иметь внешний диаметр от 21,3 мм до 1219,2 мм. Длина может варьироваться в зависимости от размера: одинарный, двойной случайный или индивидуальный.
Поставщики труб EN 10210-2 производят трубы с толщиной стенок от 0,5 до 20 мм и классами от sch20 до XXS и тяжелее. Трубы представляют собой горячекатаные полые профили из нелегированных и мелкозернистых сталей. Марки различаются, и каждая марка имеет определенные механические свойства.
Трубы EN 10210 имеют минимальный предел прочности на разрыв до 630 МПа и минимальный предел текучести до 355 МПа с удлинением при разрыве 22%.
Трубы могут быть изготовлены бесшовными или сварными. Трубы EN 10210 изготавливаются холоднотянутыми или горячекатаными из слитков, а сварные трубы свариваются из листов или пластин.
Бесшовные стальные трубы EN 10210-1 имеют более высокую точность размеров, а стальные трубы EN 10210 S355j2h используются в чувствительных областях, таких как оборудование и инструменты. Размеры трубы S355j2h EN 10210 меньше труб. Внешний диаметр трубок обычно составляет до 152 мм. Бесшовная стальная труба EN 10210 используется в конструкциях, где необходима дополнительная прочность. Квадратное поперечное сечение придает изделию дополнительную геометрическую прочность.
Трубка EN 10210 может использоваться в нефтегазовой, нефтехимической, пищевой промышленности и в электроэнергетике.
Химический состав
|
Элемент |
Углерод |
Кремний |
Марганец |
фосфористый |
сера |
|
S355J2H |
Максимум 0,22 |
Максимум 0,55 |
Максимум 1,6 |
Максимум 0,03 |
Максимум 0,03 |
Таблица механических свойств материала EN 10210 s355j2h
|
Спецификация |
ЭН10210 С355ДЖ2Х |
|
Предел текучести ReH Min, Н/мм2 = T ≤ 16 мм |
355 |
|
Предел прочности на разрыв Rm Н/мм2 = 3 ≤ T ≤ 100 мм |
470 – 630 |
|
Ударные свойства Минимальная энергия Ave при -20°C |
27 |
|
Минимальное удлинение % T ≤ 40 мм при расчетной длине 5,65. √S0 |
22 |
Термическая обработка стальной трубы EN 10210 s355j2h
|
Горячая штамповка |
Термическая обработка |
|||
|
Температура °С |
Тип охлаждения |
Нормализация |
Снятие стресса |
Тип охлаждения |
|
от 700 до 750 |
Воздух |
от 850 до 950°К |
от 580 до 630°К |
Воздух |
Проверьте размеры и таблицу размеров труб S355J2H EN 10210 и прямоугольных трубок.
S355J2H EN 10210 Размеры труб
|
1/8 дюйма IPS (внешний диаметр 0,405 дюйма) |
3 1/2 дюйма IPS (внешний диаметр 4000 дюймов) |
|
3/8 дюйма IPS (наружный диаметр 0,675 дюйма) |
5 дюймов IPS (внешний диаметр 5,563 дюйма) |
|
Расписание 40, 80 |
График 10, 40, 80, 160, XXH |
|
1/4 дюйма IPS (внешний диаметр 0,540 дюйма) |
4-дюймовый IPS (внешний диаметр 4,500 дюймов) |
|
Расписание 10, 40, 80 |
График 10, 40, 80, 160, XXH |
|
График 10, 40, 80, 160, XXH |
Расписание-40 (.375) |
|
Расписание 10, 40, 80 |
График 10, 40, 80, 160, XXH |
|
1/2 дюйма IPS (наружный диаметр 0,840 дюйма) |
6 дюймов IPS (наружный диаметр 6,625 дюйма) |
|
График 5, 10, 40, 80, 160, XXH |
График 5, 10, 40, 80, 120, 160, XXH |
|
3/4 дюйма IPS (наружный диаметр 1,050 дюйма) |
8 дюймов IPS (внешний диаметр 8,625 дюйма) |
|
График 10, 40, 80, 160, XXH |
График 5, 10, 40, 80, 120, 160, XXH |
|
1 дюйм IPS: (наружный диаметр 1,315 фута) |
10-дюймовый IPS (внешний диаметр 10,750 дюйма) |
|
График 5, 10, 40, 80, 160, XXH |
График 10, 20, 40, 80 (0,500), ИСТИНА 80 (0,500) |
|
2 дюйма IPS (внешний диаметр 2,375 дюйма) |
16 дюймов IPS (внешний диаметр 16 000 дюймов) |
|
1-1/4 дюйма IPS (наружный диаметр 1,660 дюйма) |
12 дюймов IPS (внешний диаметр 12,750 дюймов) |
|
1-1/2 дюйма IPS (наружный диаметр 1,900 дюйма) |
14 дюймов IPS (внешний диаметр 14 000 дюймов) |
|
График 10, 40, 80, 160, XXH |
Расписание10 (0,188), Расписание40 (0,375) |
|
График 10, 40, 80, 160, XXH |
Расписание 10, 20, 40(.375), TRUE40(.406), Расписание80(.500) |
|
График 10, 40, 80, 160, XXH |
Расписание10(.188), Расписание40(.375) |
|
2 1/2 дюйма IPS (внешний диаметр 2,875 дюйма) |
18-дюймовый IPS (внешний диаметр 18 000 дюймов) |
|
3 дюйма IPS (внешний диаметр 3,500 дюймов) |
График 5, 10, 40, 80, 160, XXH |
EN 10210 Марка S355J2H Таблица размеров труб CHS с горячей отделкой
|
Толщина стен |
Размеры внешнего диаметра в дюймах |
|
.010 |
1/16, 1/8, 3/16 |
|
.020 |
1/16, 1/8, 3/16, 1/4, 5/16, 3/8 |
|
.120 |
1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 1/2, 3 |
|
.083 |
1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 7/8, 2, 2 1 /2,3 |
|
.012 |
1/8 |
|
.016 |
1/8, 3/16 |
|
.028 |
1/8, 3/16, 1/4, 5/16, 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
|
.035 |
1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
|
.134 |
1 |
|
.049 |
3/16, 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/8, 1 1/4, 1 1/2 , 1 5/8, 2, 2 1/4 |
|
.065 |
1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 3/ 4, 2, 2 1/2, 3 |
|
.095 |
1/2, 5/8, 1, 1 1/4, 1 1/2, 2 |
|
.109 |
1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
|
.250 |
3 |
|
.125 |
3/4, 1, 1 1/4, 1 1/2, 2, 3, 3 1/4 |
|
.375 |
3 1/2 |
Ведущий поставщик труб из углеродистой стали S355j2h En 10210. Посмотреть таблицу допусков для структурных полых профилей класса EN 10210-1 S355J2H
S355j2h Трубка EN 10210 Допуск
|
Исполнение |
Диапазон размеров |
Допуск внешнего диаметра |
Толерантность |
|
Горячекатаная труба |
НД – 80 Наружный диаметр > 80 Стенка < 12 Стенка = 12 |
± 0,4 ± 0,5 % наружного диаметра |
± 0,7 ± (5 % x толщина стенки + 0,1 |
|
Холоднообработанные трубы, холоднокатаные или холоднотянутые |
НД < 40 Наружный диаметр 40–80 Наружный диаметр > 80 Толщина стенки < 6 Толщина стенки6 = 8 Толщина стенки > 8 |
+ 0,30/- 0 *+ 0,35/- 0 *+ 0,40/- 0 |
± 0,30 ± 0,35 ± 0,40 |
|
Горячекатаная очищенная труба |
Все размеры Стена < 12 Стена = 12 |
+ 0,25/- 0 мм |
± 0,8 ± (5 % x толщина стенки + 0,2) |
Допуск по длине бесшовных труб из углеродистой стали EN 10210 S355J2H
|
Длина детали в мм |
Внешний диаметр от 30 до 100 мм. |
Внешний диаметр от 100 до 254 мм. |
|
от 600 до 1200 |
+ 3,0/- 0 |
+ 4,0/- 0 |
|
от 10 до 100 |
+ 1,0/- 0 |
+ 2,0/- 0 |
|
от 1200 до 5000 |
+ 5,0/- 0 |
+ 6,0/- 0 |
|
от 100 до 600 |
+ 2,0/- 0 |
+ 3,0/- 0 |
Процесс

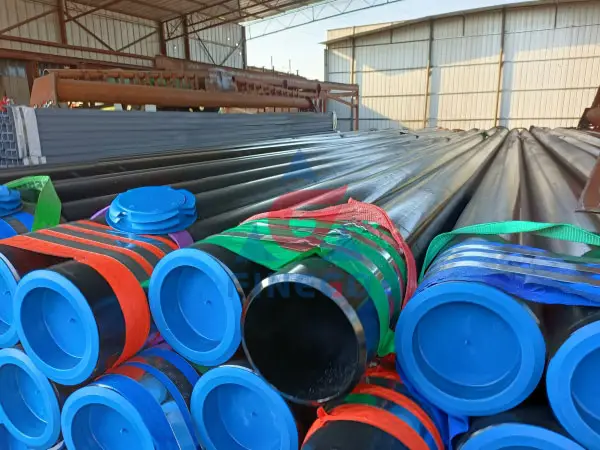

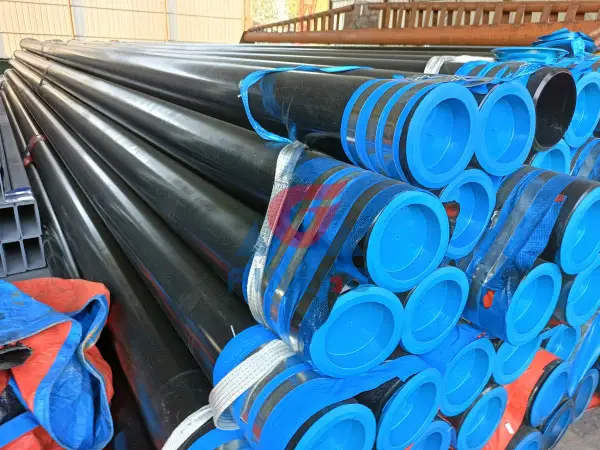

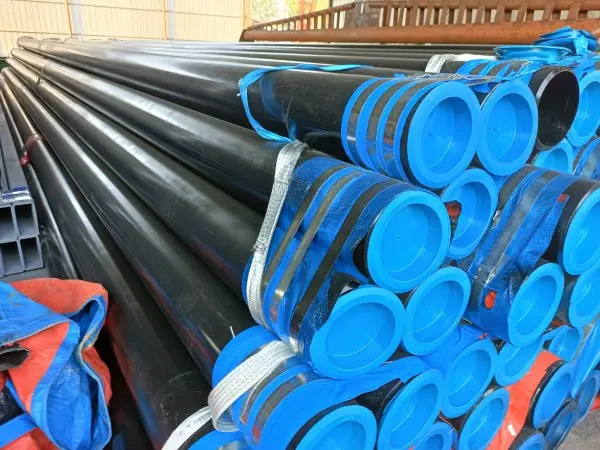

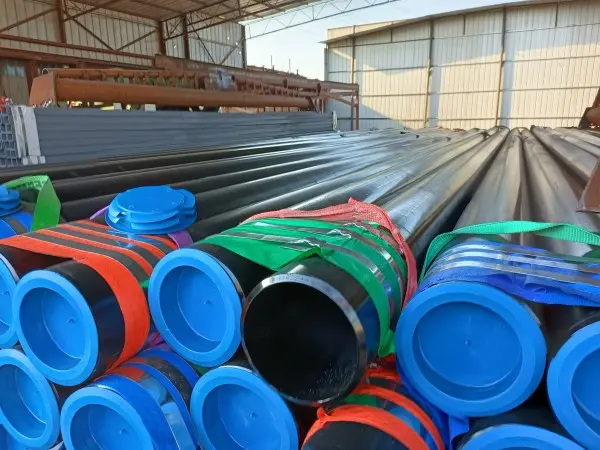

Упаковка
-

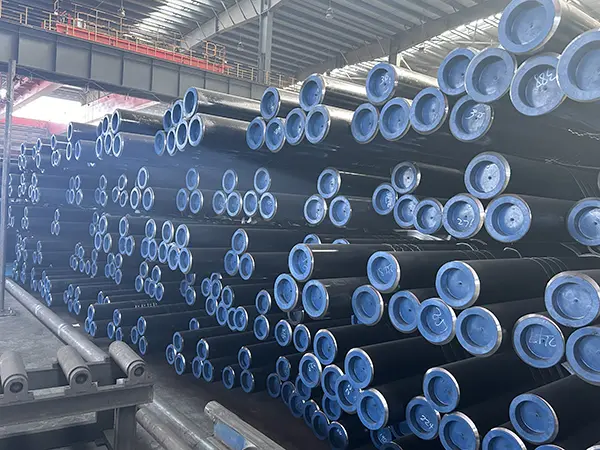

Внешний диаметр 219 мм и выше (рыхление): рыхление + крышка трубы + два нейлоновых стропа
-

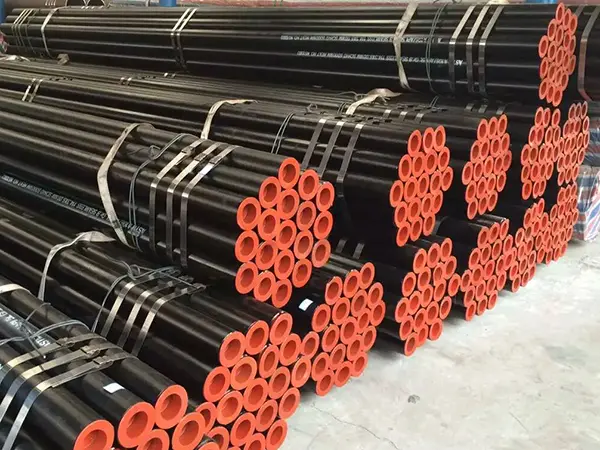

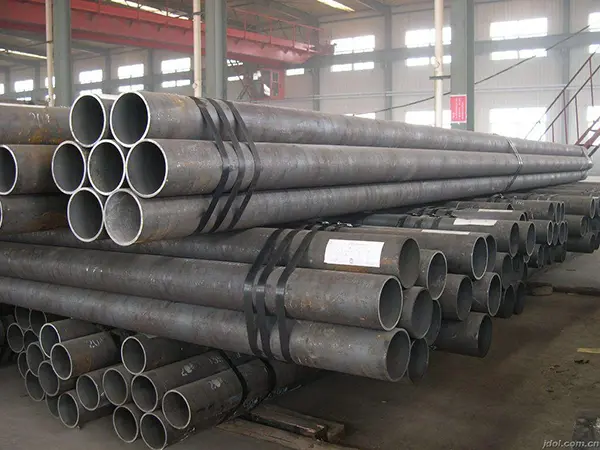

Внешний диаметр ниже 219 мм (связывание): шестиугольная упаковка + связывание стальной лентой (3 стальные ленты на обоих концах, 2 стальные ленты посередине)
