Производственный процесс длинных радиальных локтей: методы горячего формования, холодного изгиба и оправки

1. Введение

АДлинный радиус локтяЯвляется одним из наиболее распространенных фитингов, используемых в трубопроводных системах для изменения направления потока при минимизации потери давления. По сравнению с коротким радиусом локтя, он имеет радиус, равный 1,5 раза номинальный диаметр трубы (1.5D), предлагая более плавный поток и снижение турбулентности. Понимание процесса производства локтей с длинным радиусом имеет решающее значение для инженеров, инспекторов качества и специалистов по закупкам, которым необходимо обеспечить механическую целостность, точность размеров и соответствие международным стандартам, таким как ASME B16.9 или MSS-SP-75.

В этой статье объясняются три основных производственных процесса, используемых в промышленности-методы горячего формования, холодной гибки и оправки-и освещаются их преимущества, ограничения и области применения.

2. Горячий формируя процесс

2,1 Обзор процесса

Горячее формование является наиболее широко используемым методом изготовления бесшовных локтей, особенно в больших диаметрах и толстых стенках приложений. Процесс включает нагрев сегмента трубы до высокой температуры (обычно 850-1100 ° C для углеродистой стали), а затем формование его на матрицы с помощью гидравлического пресса или формовочной машины.

2,2 Ключевые шаги

1.Резка труб: Отрежьте прямую трубу до заданной длины в зависимости от требуемого радиуса и угла локтя (обычно 45 °, 90 ° или 180 °).

2.Отопление: Труба нагревается равномерно в печи для повышения пластичности.

3.Формирование: Горячая труба прижимается или наталкивается на матрица и оправку для достижения желаемого радиуса и кривизны.

4.Термическая обработка: После формирования локоть подвергается нормализации или закалке и отпуску для восстановления механических свойств.

5.Заканчивать & осмотр: Локоть обрезается, скошен и измеряется в соответствии со стандартом.

2,3 Преимущества

· Подходит для локтей большого диаметра и большой толщины.

· Производит равномерную толщину стенки и отличную механическую прочность.

· Применимо к различным материалам, включая углеродистую сталь, легированную сталь и нержавеющую сталь.

2,4 Ограничения

· Высокое энергопотребление и более длительные производственные циклы.

· Требуется тяжелое оборудование и квалифицированные операторы.

3. Процесс холодной гибки

3,1 Описание процесса

Холодная гибка обычно используется для производства локтя с длинным радиусом от малых до средних диаметров. В отличие от горячего формования, этот метод формирует локоть при комнатной температуре без нагрева трубы. Специализированные гибочные станки с механической или гидравлической силой используются для изгиба трубы вокруг фиксированного радиуса.

3,2 Технические шаги

1. Введите трубу в гибочный станок оборудованный с бывшим или роликом.

2. Приложите постепенное усилие для достижения радиуса и угла цели.

3. Проверьте овальность, истончение стен и обратную пружину после изгиба.

3,3 Преимущества

· Более быстрое производство и более низкая стоимость энергии.

· Отличная обработка поверхности с минимальным окислением.

· Подходит для материалов, чувствительных к термообработке (например, некоторых нержавеющих сталей).

3,4 Недостатки

· Может произойти истончение стенок на внешнем изгибе, что ограничивает использование в системах высокого давления.

· Требуется тщательный контроль радиуса изгиба и деформации для предотвращения растрескивания.

4. Метод изгиба оправки.

4,1 Обзор

Метод оправки сочетает в себе холодную гибку с внутренней опорой (оправкой) для контроля деформации во время процесса гибки. Оправка поддерживает внутреннюю стенку трубы, сводя к минимуму уплощение и утончение стенки. Этот метод идеально подходит для точного изготовления локтя с длинным радиусом, где точность размеров имеет решающее значение.

4,2 Этапы процесса

1. Вставьте в трубу гибкую или сегментированную оправку.

2. Согните трубу вокруг матрицы, сохраняя при этом положение оправки.

3. Снимите оправку после изгиба и выполните проверку размеров.

4,3 Преимущества

· Отличный контроль овальности и толщины стенки.

· Высокая точность размеров и качество поверхности.

· Предпочтительно для нержавеющей стали и тонкостенных локтей, используемых в химической, HVAC и пищевой промышленности.

4,4 Ограничения

· Установка оправки требует точности и обслуживания.

· Менее подходит для труб с тяжелыми стенками большого диаметра.

5. Контроль качества и стандарты

Независимо от метода формования, гарантия качества имеет важное значение, чтобы гарантировать, что локоть соответствует требованиям дизайна и безопасности. Общие методы осмотра включают:

·Габаритный осмотр: Проверите центр-к-конец, радиус, и толщину стены в допуски АСМЭ Б16.9.

·Испытание без разрушения (NDT):Выполните рентгенографию, ультразвуковые или магнитные тесты частиц для обнаружения внутренних дефектов.

·Гидростатические испытания: Проверьте устойчивость к давлению и герметичность.

·Визуальный и поверхностный осмотр: Подтвердите гладкость и отсутствие окалинов, трещин или вмятин.

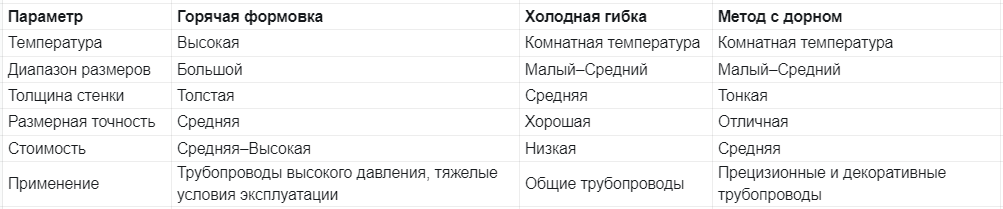

6. Выбор правильного способа производства

7. Заключение

Выбор правильного производственного процесса для длинного радиуса локтя зависит от нескольких факторов, таких как класс материала, диаметр трубы, толщина стенки и требования к производительности.

· Горячее формование идеально подходит для больших, тяжелых локтей.

· Холодная гибка предлагает рентабельное производство для стандартных систем.

· Изгиб оправки обеспечивает превосходную точность и плавный внутренний поток.

Понимая эти технологии производства, инженеры и специалисты по закупкам могут принимать лучшие технические и коммерческие решения для обеспечения надежности и соответствия трубопроводов.
