Каков лучший метод для проверки труб теплообменника?

Трубы выходят из строя, вызывая огромные утечки и остановки завода. Вы теряете деньги каждый час, когда ваша система останавливается. Надлежащий осмотр трубы теплообменника находит эти недостатки рано. Лучший метод дляТруба теплообменникаОсмотр зависит от материала вашей трубки. Вы можете использовать вихретоковые испытания для неферромагнитных трубок, IRIS для точного измерения толщины стенки и видео-визуальный осмотр для быстрой проверки внутренней поверхности.

Вы можете подумать, что любая простая проверка работает. Однако использование неправильного метода тратит ваш бюджет и пропускает опасные трещины. Давайте рассмотрим правильные способы обеспечения безопасности ваших систем.

Почему необходим осмотр трубы теплообменника?

Коррозия бесшумно проедается через металлические трубы. Если вы проигнорируете этот износ, внезапные всплески уничтожат ваше оборудование и остановят ваши операции. Проверка трубки теплообменника необходима, потому что она обнаруживает потерю стены, ямки и трещины, прежде чем они вызовут катастрофические сбои. Регулярные проверки предотвращают перекрестное загрязнение жидкостей, избегают дорогостоящего аварийного ремонта и продлевают срок службы ваших трубопроводных систем. Давайте посмотрим поближе на реальные риски игнорирования здоровья трубки. Когда вы управляете растением, трубы обрабатывают агрессивные химикаты и экстремальные температуры. Эта суровая среда вызывает быструю деградацию материала. Если вы не проверите их, одна утечка в точечном отверстии может закрыть весь ваш объект.

Скрытые риски

· Незапланированные простои обходятся фабрикам в тысячи долларов в час.

·Смешивание охлаждающей воды с горячими химическими жидкостями вызывает опасные химические реакции.

·Замена всего поврежденного пучка стоит в пять раз дороже, чем обычное тестирование. Вы должны точно знать, когда труба нуждается в заглушке или полной замене. Мы всегда предлагаем установить четкий график. Например, большинство растений проверяют свои системы каждые 12-36 месяцев в зависимости от типа жидкости. Если в вашей воде высокий уровень хлоридов, коррозия происходит быстрее. Вы должны точно отслеживать эти показатели износа, чтобы планировать свой бюджет и заранее покупать нужные запасные части. Отслеживание износа помогает безопасно поддерживать работу завода, не тратя деньги на раннюю замену.

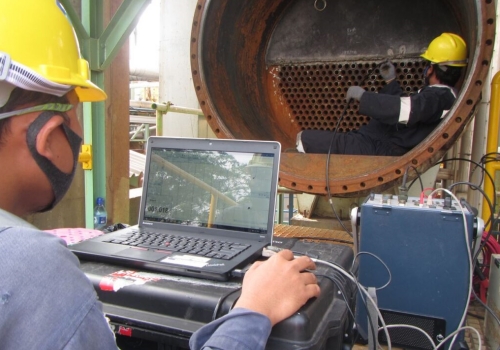

Как вы выполняете вихретоковый тест?

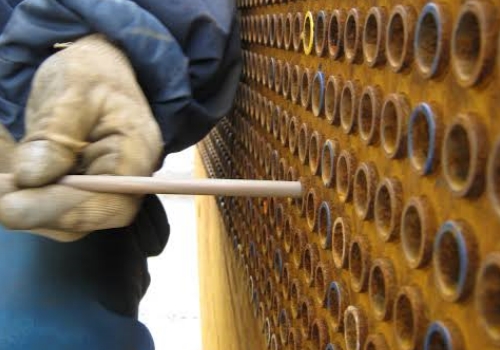

Поиск крошечных трещин внутри длинных медных трубок занимает вечность при ручной проверке. Вам нужен быстрый способ сканировать мили трубопроводов, не разрезая их. Вы выполняете вихретоковый тест, проталкивая специальный зонд через трубку.Этот зонд использует переменный ток для создания магнитных полей.. Когда поле попадает в трещину или тонкое пятно, сигнал меняется, показывая точное местоположение дефекта.

Вихретоковый тест работает невероятно быстро. Инспектор может тянуть зонд через трубку со скоростью до 2 метров в секунду. Эта скорость делает его самым популярным выбором для больших пучков, содержащих тысячи трубок. Однако он работает только с неферромагнитными металлами, такими как аустенитная нержавеющая сталь, латунь и титан. Он не очень хорошо работает с обычной углеродистой сталью.

Ключевые шаги тестирования

1. Очистите трубки водой под высоким давлением, чтобы удалить незакрепленный налет.

2. Откалибруйте зонд с помощью пробирки с известными дефектами.

3. Вставьте зонд в дальний конец трубы.

4. Потяните зонд обратно на постоянной скорости, чтобы записать данные. Давайте посмотрим на простую разбивку этого метода.

Особенность	Спецификация
Лучший материал трубки	Нержавеющая сталь, медь, титан
Скорость тяги	До 2 м/с
Обнаружение дефектов	Трещины, ямки, потеря стены
Время установки	Очень быстро

Мы считаем, что этот метод экономит ваши деньги на труде, потому что инспектор быстро заканчивает работу. Данные сразу же отображаются на экране, поэтому вы не ждете длинного отчета.

Что такое IRIS и методы визуального контроля?

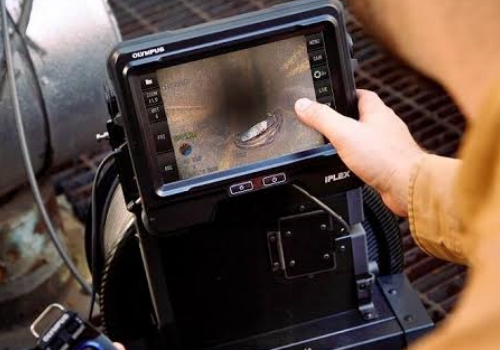

Стандартные тесты не могут измерить точную толщину стены или показать вам реальную форму ржавчины. Вы изо всех сил пытаетесь принять решения о замене без четких доказательств. IRIS использует ультразвуковые звуковые волны для измерения точной толщины стенок трубки. При визуальном осмотре используется небольшая камера на гибком кабеле, чтобы показать вам живое цветное видео ржавчины, чешуи и засоров внутри трубы. Иногда вам нужно больше деталей, чем предоставляет базовое сканирование. Система внутреннего контроля вращения (IRIS) дает точные измерения. Он использует воду и вращающееся зеркало для направления звуковых волн на стенку трубки. Этот метод измеряет как внутреннюю, так и внешнюю часть трубы. Он работает на любом металле, но работает очень медленно. При этом скорость достигает всего 50 миллиметров в секунду. Кроме того, вы должны идеально чистить трубки, иначе грязь блокирует звуковые волны. Удаленный визуальный осмотр использует небольшие камеры видеоскопа. Вы просто включаете экран и нажимаете камеру внутрь. Вы видите истинный цвет и форму повреждения. Современные камеры даже создают 3D-модели ям. Это поможет вам показать точную проблему менеджерам вашего завода.

Сравнение методов

Метод	Хорошо для	Слабость
Вихревый ток	Быстрое сканирование немагнитных трубок.	Невозможно легко проверить углеродистую сталь
ИРИС	Точная толщина стенки на любом металле	Очень медленный и требует чистой воды
Визуальная камера	Видеть точные засоры и поверхностную ржавчину	Не вижу снаружи стенки трубы

Вы должны смешивать эти методы. Используйте быстрое сканирование для быстрого обзора, затем используйте камеру, чтобы проверить худшие места. Эта комбинация дает вам скорость и четкое доказательство повреждения.

Какие часто задаваемые вопросы о пробирках?

Выбор неправильного теста тратит время и оставляет скрытые опасные недостатки. Вероятно, у вас есть конкретные вопросы, прежде чем начать следующее отключение обслуживания. Здесь мы ответим на общие вопросы о пределах проверки, правилах очистки и частоте тестирования. Знание этих фактов поможет вам спланировать лучший график технического обслуживания и избежать неожиданных отказов труб во время ваших напряженных производственных месяцев.

Мы слышим много одинаковых вопросов от руководителей проектов, которые хотят сохранить свои бюджеты низкими, а их заводы безопасными. Вам нужны четкие ответы, прежде чем покупать оборудование или нанимать команду.

Часто задаваемые вопросы

В: Нужно ли мне чистить трубки перед тестом?

A: Да. Вы должны очистить трубки. Грязь, чешуя и старое масло блокируют датчики. IRIS требует чрезвычайно чистых трубок, потому что грязь останавливает ультразвуковые волны. Быстрый магнитный зонд может обрабатывать небольшое количество шкалы, но чистые трубы всегда дают вам гораздо лучшие данные.

В: Могут ли эти тесты обнаружить трещины снаружи трубки?

A: Быстрый магнитный метод может найти дефекты на внешней стене. Ультразвуковой метод воды может также измерить полную толщину стены, которая показывает внешнюю ржавчину. Визуальные камеры видят только внутреннюю поверхность.

В: Как часто я должен тестировать свое оборудование?

А: Вы должны испытать новые блоки после их первого года. После этого мы советуем проводить тестирование каждые три года. Если вы обнаружите быструю коррозию в своей системе, вы должны проверять ее каждый год.

В: Что произойдет, если трубка не выдержит тест?

A: У вас есть два варианта. Вы можете забить металлическую заглушку в оба конца трубки, чтобы предотвратить попадание жидкости в нее. Или вы можете вытащить плохую трубку и вставить новую.

Заключение

Регулярные проверки предотвращают дорогостоящие остановки завода и обеспечивают безопасную работу ваших систем. Когда вам нужны прочные замены, Finego Steel поставляетВысококачественные теплообменные трубы. Свяжитесь с нами сегодня!
