Brida y accesorios de tubería

Brida

OD:Dn15-dn2000 (1/2 ''- 80'')
Tipo:Cuello de la soldadura, resbalón en, persiana, soldadura del zócalo, roscado, junta del regazo
Presión:150 #, 300 #, 600 #,900 #,1500 #, 2500 #
Revestimiento:Aceite a prueba de herrumbre, frío y caliente galvanizar
Material:Acero de carbono a105, c22.8, s235, s235jr, p235gh,ss400, 37,2


Criterios

Especificaciones

Las bridas de acero proporcionan un fácil acceso para limpieza, inspección o modificación. Suelen tener formas redondas, pero también pueden tener formas cuadradas y rectangulares. Las bridas se unen entre sí mediante pernos y al sistema de tuberías mediante soldadura o rosca y están diseñadas para clasificaciones de presión específicas; 150 libras, 300 libras, 400 libras, 600 libras, 900 libras, 1500 libras y 2500 libras.


Una brida puede ser una placa para cubrir o cerrar el extremo de una tubería. Esto se llama brida ciega. Por tanto, se considera que las bridas son componentes internos que se utilizan para soportar piezas mecánicas.


Tamaño:

DE: DN15- DN2000 (1/2''- 80'')

Tipo: cuello para soldar, deslizante, ciego, para soldadura por encaje, roscado, junta solapada

Presión: 150#, 300#, 600#,900#,1500#, 2500#

Material:

acero al carbono A105, C22.8, S235, S235JR, P235GH,SS400,37.2

Acero inoxidable 304/L, 316/L, 321,310S, 347H, 1.4301, 1.4404

ASTM A234 WP1/5/9/11/12/22/91


Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500

Revestimiento:

Aceite inoxidable, galvanizado en frío y en caliente.

Embalaje

caja de madera contrachapada digna del mar, plataforma de madera

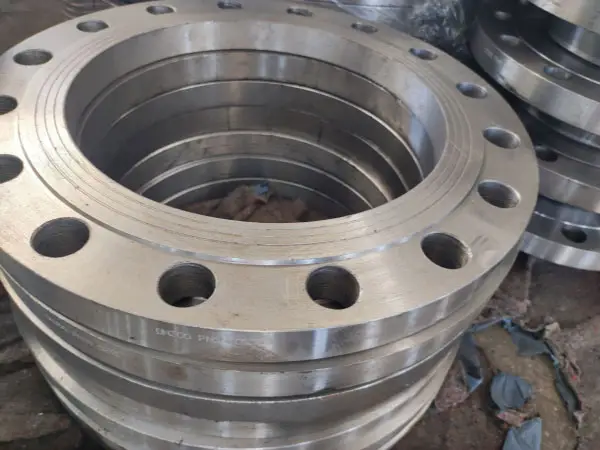

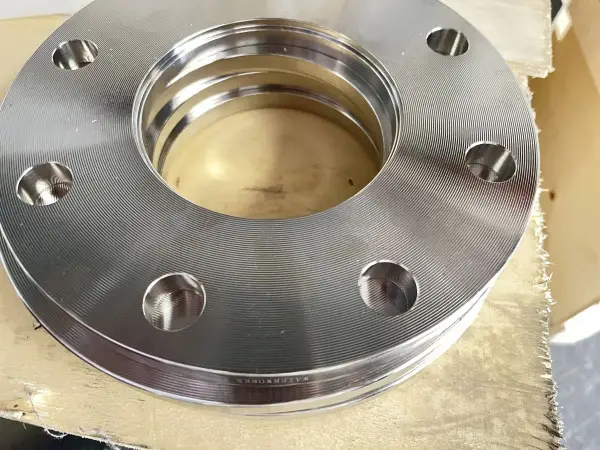

BRIDA FORJADA

1) BRIDA ANSI B16.5, ASME B16.47

Rango de tamaños: 1/2" a 80" DN15 a DN2000

Ejecución: cuello para soldar, deslizante, ciego, para soldadura por encaje, roscado, junta solapada

Presión: 150#, 300#, 600#,900#,1500#, 2500#

Espesor de pared para soldar brida de cuello: STD, SCH40, SCH80, SCH160. SCHXXS

Material: acero al carbono A105, acero inoxidable 304/304L, 316/316L

Revestimiento: pintura negra, pintura transparente amarilla, galvanizado en frío y en caliente.

Paquete: caja de madera contrachapada apta para el mar, plataforma de madera


2) BRIDA EN1092-1

Rango de tamaños: DN15 a DN2000

Diseño: brida de placa tipo 01, brida suelta tipo 02, brida ciega tipo 05, cuello de soldadura tipo 11

Brida deslizante tipo 12, brida roscada tipo 13

Presión: PN6, PN10, PN16, PN25, PN40, PN64, PN100

Material: acero al carbono C22.8, S235, S235JR, P235GH, acero inoxidable: 304/304L, 316/316L

Revestimiento: pintura negra, pintura transparente amarilla, galvanizado en frío y en caliente.

Paquete: caja de madera contrachapada apta para el mar, plataforma de madera


3) BRIDA DIN

Rango de tamaños: DN15 a DN2000

Diseño: brida deslizante DIN2573,2576,2502,2503, 2543,2545

Brida de cuello para soldar DIN2631, 2632,2633,2634,2635

brida ciega DIN 2527 PN6, PN10, PN16, PN25, PN40

brida roscada DIN2565,2566,2567,2567

brida suelta DIN 2641,2642,2656,2673

Material: acero al carbono ST37.2, acero inoxidable 1.4301, 1.4404


4) BRIDA GOST

Rango de tamaños: DN15 a DN 2000

Diseño: brida de placa 12820-80, brida de cuello para soldar 12821-80

Presión: PN6, PN10, PN16, PN25, PN40

Material: acero al carbono CT-20, acero inoxidable 304/304L, 316/316L

Recubrimiento: aceite inoxidable, galvanizado en frío y en caliente.

Paquete: caja de madera contrachapada apta para el mar, plataforma de madera


5) FALANCA JIS B2220

Rango de tamaño: 15A a 2000A

Diseño: SOP, BIND, SOH,

Pureza: 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K

Material: acero al carbono SS400, acero inoxidable SUS304, SUS316

Revestimiento: aceite inoxidable, galvanizado en frío y en caliente.

Embalaje: caja de madera contrachapada apta para el mar, plataforma de madera


BRIDAS CIEGAS

Las bridas ciegas suelen estar provistas de una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas ciegas, la altura estándar es de 1/16" para bridas ciegas de menos de 400#. Para bridas ciegas de 400# y superiores, la altura de la cara elevada de brida ciega estándar es de 1/4".

Material: carbono, aleación y acero inoxidable

Estándares: ASTM A105, ASTM A182

Tamaños: 1/2'' a 24'', Personalizado hasta 48''

Espesor: Cédula 10(S) a SCH 160

Clasificaciones de presión: Clase 150 a 2500

Tipo de cara: RF, RTJ

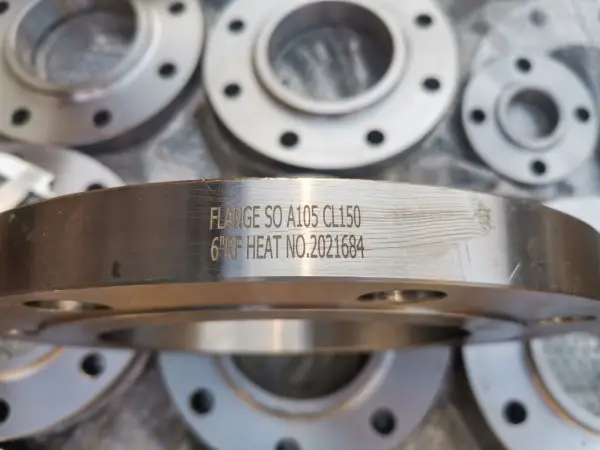

BRIDAS DESLIZABLES

Las bridas de tubería deslizantes suelen estar provistas de una cara elevada o plana. Cuando se necesita una cara elevada para bridas de tubería deslizables, la altura estándar es 1/16" para bridas de tubería deslizables de menos de 400#. Para bridas de tubería deslizables de 400# y superiores, la altura estándar de la cara elevada de la brida de tubería deslizable es 1/4".

Estándar: ASTM A105, ASTM A182

Material: acero al carbono, acero aleado, acero inoxidable

Tamaño: 1/2'' a 24'', personalizado hasta 60''

Clasificaciones de presión: Clase 150 a Clase 2500

Tipo de cara: RF, RTJ


BRIDAS DE CUELLO SOLDADAS

Las bridas de tubería con cuello soldado generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería con cuello soldado, la altura estándar es 1/16" para bridas de tubería con cuello soldado de menos de 400#. Para bridas de tubería con cuello soldado de 400# y superiores, la altura estándar de la cara elevada de la brida de tubería con cuello soldado es 1/4".

Material: carbono, aleación y acero inoxidable

Estándares: ASTM A105, ASTM A182

Tamaños: 1/2'' a 24'', Personalizado hasta 48''

Espesor: Cédula 10(S) a SCH 160

Clasificaciones de presión: Clase 150 a 2500

Tipo de cara: RF, RTJ


BRIDAS DE JUNTA SOLAPADA

Las bridas Slip on Pipe con cubo tienen especificaciones publicadas que van desde 1/2" hasta 24". Los tamaños superiores a 24" se producen como juntas superpuestas para deslizarse sobre las dimensiones. Coastal Flange proporciona bridas para tuberías con juntas superpuestas en todos los grados, especificaciones y tamaños de materiales.

Acero al carbono: ASTM A105, A350 LF2

Acero inoxidable: A182 F304/F304L/F316/F316L/F321

Acero aleado: ASTM A182, GR F1, F11, F22, F5, F9, F91

Diámetros exteriores: 1/2'' a 24''

Horario de espesor de pared: SCH 10, SCH 40, SCH 160


BRIDAS ROSCADAS

Las bridas de tubería roscadas suelen estar provistas de una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería roscadas, la altura estándar es 1/16" para bridas de tubería roscadas de menos de 400#. Para bridas de tubería roscadas de 400# y superiores, la altura de la cara elevada de la brida de tubería roscada estándar es 1/4" .

Estándar: ASTM A105, ASTM A182

Material: acero al carbono, acero inoxidable, acero aleado

Rango de tamaños: 1/2'', 1'', 2'', 3'', 4'' a 24''

Clase de presión: Clase 150 a 2500

Cara: Cara elevada (RF), junta tipo anillo (RTJ)


BRIDAS PARA SOLDADURA DE ENCHUFE

Las bridas de tubería Socket Weld generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubos para soldar por encaje, la altura estándar es 1/16" para bridas de tubos para soldar con encaje de menos de 400#. Para bridas de tubos para soldar con encaje de 400# y superiores, la altura de la cara elevada de la brida de tubo para soldar con encaje estándar es 1/4".

Estándar:

Acero al carbono ASTM A105, ASTM A350 LF1/2, ASTM A181

Acero aleado ASTM A182 F5, F9, F11, F22, F91

Acero inoxidable ASTM A182 F304/L, F316/L

Diámetros exteriores: 1/2 pulgada a 24 pulgadas, hasta 2500#

Fabricación especial: 24'' a 60'', hasta 900#

Espesor de pared: Horario 40 a 160

Clasificaciones de presión: Clase 150 a Clase 2500

Tipo de cara: RF, RTJ


cuello de soldadura

1, preferido para alta presión, temperatura bajo cero o elevada

2, el cubo es cónico y está perforado para que coincida con el diámetro interior de la tubería, de modo que el flujo no esté restringido, lo que evita la turbulencia y reduce la erosión.

3, radiografiado fácilmente y proporciona una excelente distribución de la tensión.


Ponerse

1. Normalmente no se utiliza en aplicaciones de alto estrés debido al bajo cubo y al accesorio de soldadura.

2, se derrama sobre el exterior de la tubería

3, interior de la brida soldada al cubo y al extremo del tubo


Junta de solape

1. Se utiliza cuando se requiere alineación de pernos o acceso para limpieza.

2, similar a la brida deslizante cuando se usa con el extremo del trozo de junta traslapada

3, Radio en la intersección de la cara de la brida y el orificio para que coincida con el extremo del muñón de la junta traslapada


roscado

1, utilizado donde la soldadura sería peligrosa

2, diseñado para aplicaciones de baja presión y no cíclicas

3, el orificio está roscado para que coincida con la rosca del tubo

4, cónico para sellar tuberías y bridas.


Soldadura por enchufe

1, para procesos químicos de pequeño diámetro, líneas hidráulicas y de distribución de flujo.

2, similar a la brida deslizante

3, el avellanado coincide con el diámetro interior de la tubería, lo que permite un flujo sin restricciones

4. El avellanado desde el lado del cubo se ajusta al diámetro exterior del tubo; puede insertar el tubo en el casquillo con soldadura de filete en el cubo.


Ciego

1, utilizado para cerrar extremos de tuberías.

2, no tiene agujero

3, permite el acceso a líneas selladas


Otras bridas

Orificio, expansor, reductor, ligero, salidas con pernos, cuellos largos para soldar, métrico, dibujos azul marino, dibujos del cliente

Proceso

El proceso de fabricación de bridas se divide principalmente en tres aspectos principales; forja, fundición, corte y laminación. Generalmente, el procedimiento básico implica el mecanizado de las materias primas y luego darles la forma deseada. La brida se sella y personaliza según la norma aplicable antes de ir a un consumidor.

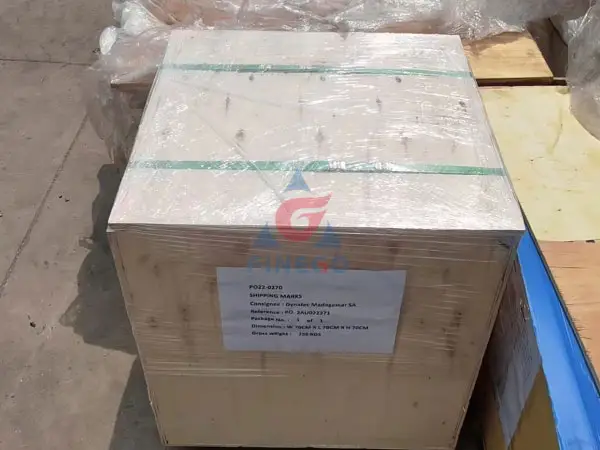

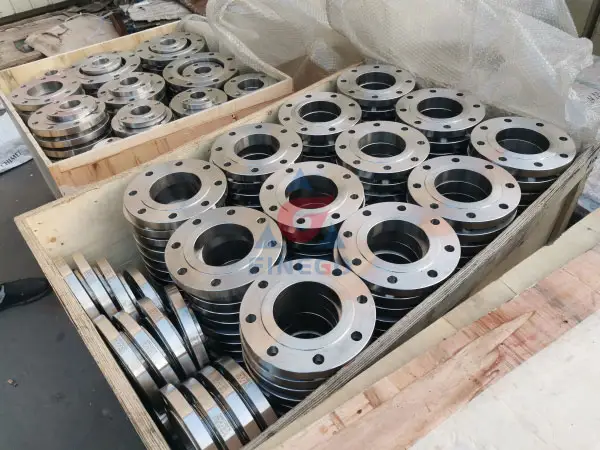

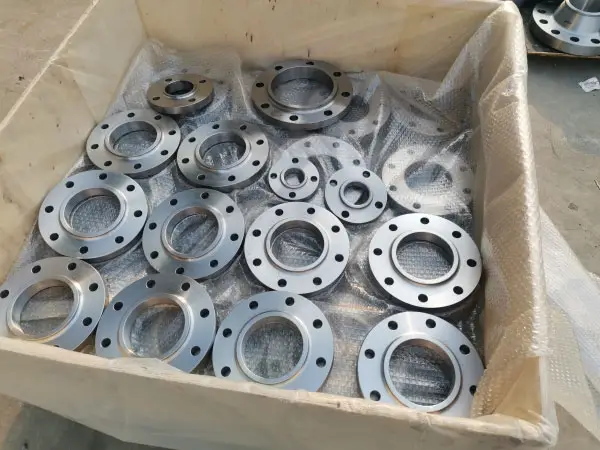

Embalaje

  • Wooden case packing

    Wooden case packing

  • Wooden case packing

    Wooden case packing
