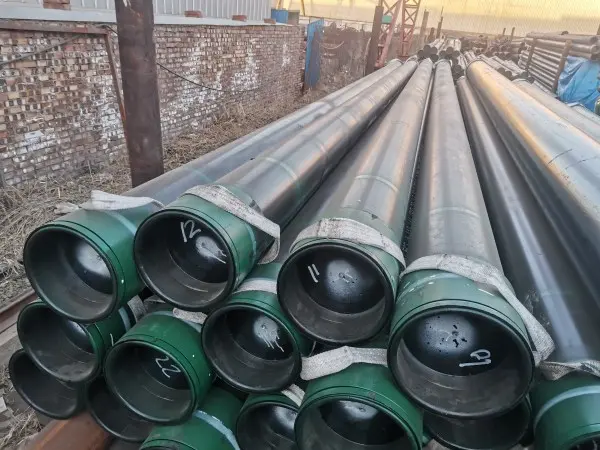

Tubular Campo petrolífero

Tubo de la cubierta del API 5CT

Dimensiones externas:6,0mm-219,0mm

Espesor de la pared:1,0mm - 30mm
Longitud:Max 12000mm

El grado de acero principal de api 5ct:API 5CT J55, API 5CT K55, API 5CT N80, API 5CT L80, API 5CT P110.

Aplicaciones:Cubierta de extracción del pozo de petróleo, cubierta de la perforación, cubierta del borewell

Conexiones de tubería de revestimiento
API 5CT es aplicable a las siguientes conexiones que cumplían con API spec 5b:
• Sc: carcasa de rosca redonda corta
• Lc: cubierta larga del hilo del ound
• Bc: carcasa de rosca contrafuerte
• Nu: tubería no molesta
• Eu: tubo de malestar externo
• Ij: conexiones integrales de la tubería

Especificaciones

API 5CT es una especificación estándar para carcasas y tuberías utilizadas en la industria del petróleo y el gas. Tanto el revestimiento como la tubería se utilizan para revestir las paredes de un pozo y proporcionar soporte estructural al pozo.


El revestimiento es la tubería que va desde la superficie del pozo hasta el fondo y sirve para proteger el pozo contra el colapso y evitar la migración de fluidos. También se utiliza para mantener el control del pozo y prevenir reventones.

La tubería, por otro lado, se coloca dentro de la carcasa y se utiliza para transportar petróleo y gas desde el pozo a la superficie. También sirve como conducto para inyectar fluidos al pozo, como agua o productos químicos.

La tubería de revestimiento API 5CT especifica las condiciones técnicas de entrega, incluido el material, la composición química, las propiedades mecánicas, las dimensiones y los tipos de rosca. La especificación cubre varios grados de acero, incluidos J55, K55, N80, L80, C90, T95, P110 y Q125.

Las carcasas y tuberías son componentes críticos en la industria del petróleo y el gas y deben cumplir requisitos estrictos para garantizar operaciones seguras y confiables. API 5CT establece estos estándares, proporcionando un marco para que los fabricantes y usuarios garanticen que la carcasa y la tubería cumplan con los criterios necesarios para su uso en el campo.



Estándar

API 5CT/ISO11960

Calificación

Grupo 1

H40/PSL.1, J55/PSL.1, J55/PSL.2, J55/PSL.3, K55/PSL.1, K55/PSL.2, K55/PSL.3,
N80(1)/PSL.1 , N80(1)/PSL.2, N80(Q)/PSL.1, N80(Q)/PSL.2, N80(Q)/PSL.3

Grupo 2

M65/PSL.1, M65/PSL.3, L80/PSL.2, L80(1)/PSL.1, L80(1)/PSL.3, L80(9Cr)/PSL.1,
L80(13Cr)/ PSL.1, C90/PSL.1, C90/PSL.2, C90/PSL.3, T95/PSL.1, T95/PSL.2T95/PSL.3

Grupo.3

P110/PSL.1, P110/PSL.2, P110/PSL.3,

Grupo.4

Q125/PSL.1, Q125/PSL.2, Q125/PSL.3,

Cantidad mínima de pedido


1 tonelada

Rangos de diámetro exterior

Tubería

1,315 pulgadas a 4 1/2 pulgadas o 48,26 mm a 114,3 mm

Caja

4 1/2 pulgada a 13 3/8 pulgada o 114,3 mm a 339,72 mm

Espesor de pared


Según el estándar API 5CT

Longitud

Tubería

R1 (6,10 ma 7,32 m), R2 (8,53 ma 9,75 m), R3 (11,58 ma 12,80 m)

Caja

R1 (4,88 ma 7,62 m), R2 (7,62 ma 10,36 m), R3 (10,36 ma 14,63 m)

Tipo


Sin costura

Tipo de final-acabado

Tubería

P, yo, n, u

Caja

P, S, B, L


Dimensiones:

Tamaños de carcasa de tubería, tamaños de carcasa de yacimientos petrolíferos y tamaños de deriva de carcasa

Diámetro exterior (tamaños de tubería de revestimiento)

4 1/2"-20", (114,3-508 mm)

Tamaños de carcasa estándar

4 1/2"-20", (114,3-508 mm)

Tipo de hilo

Carcasa de rosca de contrafuerte, Carcasa de rosca redonda larga, Carcasa de rosca redonda corta

Función

Puede proteger la tubería.


Composición química:

Calificación

C≤

Si≤

Mn≤

P≤

S≤

cr≤

Ni≤

Cu≤

Mes≤

V≤

Al≤

API 5CT J55

0,34-0,39

0,20-0,35

1,25-1,50

0.020

0,015

0,15

0,20

0,20

/

/

0.020

API5CT K55

0,34-0,39

0,20-0,35

1,25-1,50

0.020

0,015

0,15

0,20

0,20

/

/

0.020

API5CT N80

0,34-0,38

0,20-0,35

1,45-1,70

0.020

0,015

0,15

/

/

/

0,11-0,16

0.020

API5CT L80

0,15-0,22

1.00

0,25-1,00

0.020

0.010

12.0-14.0

0,20

0,20

/

/

0.020

API 5CT J P110

0.26-035

0,17-0,37

0,40-0,70

0.020

0.010

0,80-1,10

0,20

0,20

0,15-0,25

0,08

0.020


Propiedades mecánicas:

Grado de acero

Límite elástico (Mpa)

Resistencia a la tracción (Mpa)

API 5CT J55

379-552

≥517

API5CT K55

≥655

≥517

API5CT N80

552-758

≥689

API5CT L80

552-655

≥655

API 5CT P110

758-965

≥862

Proceso

De acuerdo con el estándar API 5CT, el material de acero utilizado para hacer la palanquilla de tubería se someterá a un tratamiento de refinación de grano. Este acero debe contener uno o más elementos de refinación de grano, como una cierta cantidad de aluminio, niobio, vanadio o titanio, de modo que los granos de austenita del acero refinamiento de grano.
• Las tuberías suministradas se fabricarán en tipo sin costura o tipo EW.
• Los acoplamientos, el material de acoplamiento y los materiales de acoplamiento deben ser sin costura.
• La tubería estirada en frío debe tratarse adecuadamente con calor; de lo contrario, no es aceptable.
Los materiales de fijación de la carcasa y los tubos serán tubos sin costura a menos que se indique otro tipo en el pedido.

Embalaje

  • Diámetro exterior 219 mm y más suelto + tapa de tubería + dos eslingas de nylon

    Diámetro exterior 219 mm y más suelto + tapa de tubería + dos eslingas de nylon

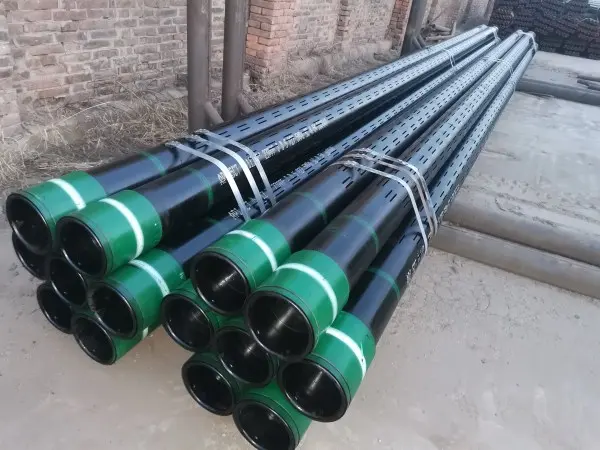

  • Embalaje hexagonal de menos de 219 mm de diámetro exterior (atado) + atado de banda de acero + sombrero de tubería + bolsa tejida + dos eslingas de nylon

    Embalaje hexagonal de menos de 219 mm de diámetro exterior (atado) + atado de banda de acero + sombrero de tubería + bolsa tejida + dos eslingas de nylon
