Изгиба трубы

Изгиб трубы — это общий термин, обозначающий то, что в трубопроводах называется «смещением» — изменением направления трубопровода. Под изгибом обычно подразумевается не что иное, как наличие «изгиба» — изменения направления трубопровода (обычно по какой-то конкретной причине), — но ему не хватает конкретного инженерного определения направления и степени. Изгибы обычно изготавливаются на заказ (с использованием гибочного станка) на месте и подходят для конкретных нужд.

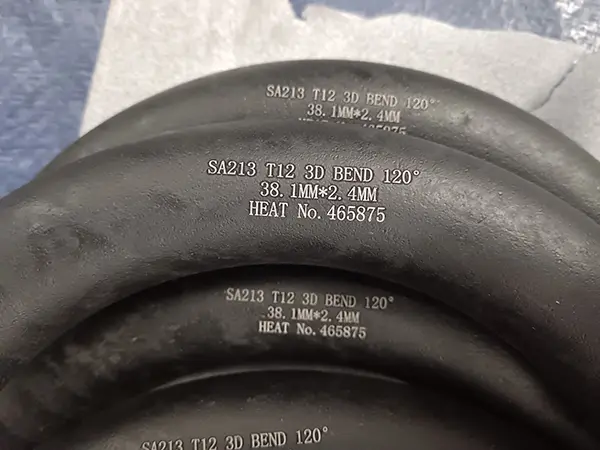

Изгибы труб обычно имеют минимальный радиус изгиба, в 1,5 раза превышающий радиус трубы (R). Если этот радиус изгиба меньше 1,5R, его называют коленом. Необходимо проследить ссылку на любой международный/отраслевой стандарт. 1,5, 3 и 4,5 R — наиболее распространенные радиусы изгиба в промышленности.

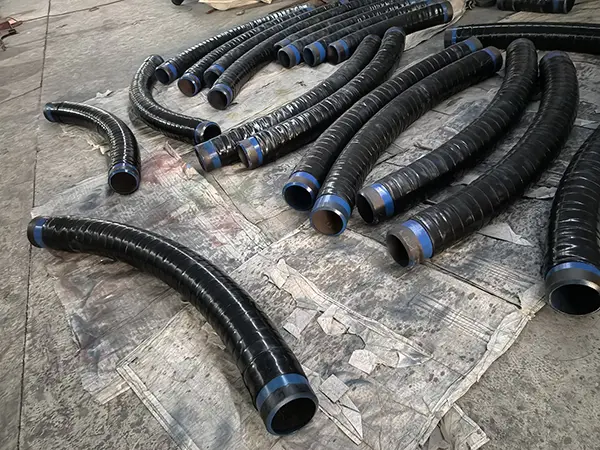

Самым основным их отличием является то, что локоть относительно короче, чем изгиб, от R = 1D до 2 D — локоть. Более 2D — изгиб. В процессе производства холодных изгибов можно использовать гибочный станок для сгиба уже готовым прямым изгибом. Однократная установка также не требует повторной коррозии. Но производители локтей должны изготавливать на заказ, чтобы сделать антикоррозийную защиту, цикл заказа длительный. Цена локтя выше, чем изгиба. Но стоимость исполнения намного выше, чем изгиб. Хорошо известно, что изгибы, не имеющие антикоррозионной обработки, легко повреждаются, но цена дешевая, поэтому используются очень часто, требуя не очень высокого технического уровня.

Отводы труб используются во многих отраслях промышленности, включая химическую, нефтегазовую, электротехническую, металлургическую и судостроительную. Изгибы труб выполняют функцию структурных проходов, облегчающих перенос веществ, таких как вода и топливо. У некоторых радиус маленький, у других большой. Изгибы с длинным радиусом обеспечивают меньшее сопротивление трению и допускают меньший перепад давления по сравнению с изгибами с коротким радиусом. При выборе типа изгиба трубы важно выбрать тот, который соответствует конкретному применению. Изгибы трубы в направлении потока жидкости также могут обеспечить такие преимущества, как повышение скорости потока, снижение перепадов давления и снижение затрат на техническое обслуживание. Они могут использоваться в широком спектре применений, в том числе на химических перерабатывающих заводах, объектах электроэнергетики и нефте- и газоперерабатывающих заводах.

Хотя слова «изгибы» и «локти» часто используются как синонимы, между ними есть некоторые различия. Изгиб — это термин, обозначающий любое смещение направления трубопровода, а колено — это инженерный термин. У локтей есть ограничения по углу, радиусу изгиба и размеру. Большинство углов составляют 45 градусов или 90 градусов. Все остальные смещения представляют собой именно изгибы труб. И хотя локти имеют острые углы, сгибы их никогда не имеют. Самым основным отличием изгиба от локтя является радиус кривизны. Изгибы имеют радиус более чем в два раза больше диаметра, а колени имеют радиус кривизны в один-два раза больше диаметра трубы. Все локти — это изгибы, но не все изгибы — локти.

Индукционная гибка для создания 5D-гибов:

Индукционная гибка – один из способов гибки труб на 5Д и другие изгибы. Применяется локальный нагрев с использованием высокочастотной наведенной электрической энергии. Индукционная катушка размещается вокруг трубы и нагревает участок по окружности трубы до температуры от 850 до 1100 градусов Цельсия. Когда достигается нужная температура, труба проходит через индукционную катушку, а рычаг прикладывает изгибающую силу. Индукционная гибка имеет множество преимуществ. Он позволяет использовать большие радиусы для плавного потока жидкости, уменьшает количество сварных швов в системе и быстро изготавливает изгибы. Благодаря более быстрому производству эффективность повышается. Это также чистый процесс, поскольку смазка не требуется, а вода перерабатывается.

Гибка поршневого типа:

Гибка плунжерным способом — старый и эффективный метод гибки труб, включая изгибы 4D и 5D. Этот метод часто используется в глушительных цехах. Это также один из наименее дорогих способов согнуть трубу. Подъемник с гидравлическим приводом прижимает трубу к поворотным блокам или роликам. Часто для создания вогнутой поверхности и предотвращения растяжения на внешней стороне изгиба используется набивной инструмент. Единственным недостатком является то, что гибка плашечного типа не так контролируема, как другие методы.

Гибка рулона:

Валковая гибка обычно используется для труб в строительной отрасли. Валки располагаются вертикально или горизонтально для получения очень больших радиусов. Вальцово-гибочный станок с зажимом является одним из типов машин, используемых для гибки валков. Между нижним и верхним валком проходит трубка, обеспечивающая желаемый угол изгиба. В некоторых случаях может потребоваться дополнительный ролик для направления трубки наружу при формировании бухты.

Гибка оправки:

Метод гибки труб с помощью оправки эффективен, когда желательна наименьшая деформация. Труба поддерживается оправкой для изгиба трубы. Труба протягивается через матрицу для встречного изгиба для дальнейшего изгиба. Этот метод гибки труб используется при изготовлении трубок теплообменников, молочных трубок и выхлопных труб, таких как турбокомпрессоры, а также трубок, изготовленных на заказ. Этот метод каждый раз обеспечивает недеформированный диаметр.

Ротационная гибка:

Гибка вращающейся вытяжкой часто используется для гибки труб, когда желательны постоянный диаметр и хорошая отделка. Труба протягивается через стационарную матрицу для встречного изгиба на формовочную матрицу с фиксированным радиусом. Используется для каркасов безопасности, шасси серийных автомобилей и других типов труб.
