Нефтепромысловые трубчатые

Дрель Воротник

ОД:3 1/8»-11"

Длина:30 футов/31 фут/43 фута/r1 ~ r3

Стандарт:Api 5dp/api spec 7-1 e75,x95,g105,s135

Тип подключения:Nc, reg, fh, если

Поток:Nc26, nc31, nc38, nc40, nc46, nc50, 5,1/2fh

Материал:Нержавеющая сталь/легированная сталь/углеродистая сталь/4145h

Классификация:Немагнитные дрель воротник, пятно дрель воротник, спираль дрель воротник, квадрат дрель воротники, монель дрель воротник, пони дрель воротник, spesifikasi дрель воротник

Применение:Бурение нефтяных и газовых скважин, бурение нефтяных месторождений, взрывные работы шахт, бурение скважин на воду, бурение геотермальных скважин, передняя полинг, проекты добычи угля и цветных металлов

Спецификация

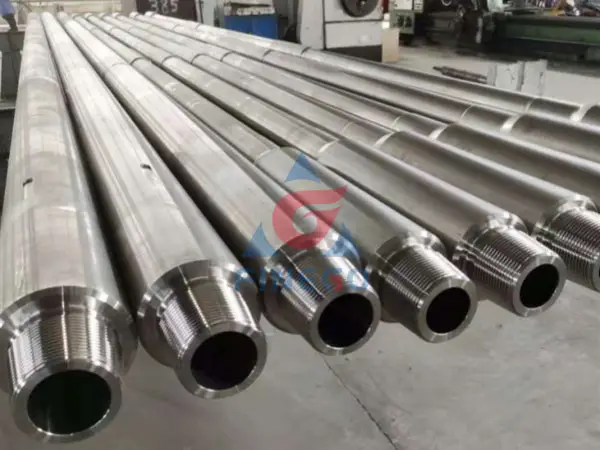

Немагнитные утяжеленные бурильные трубы являются одной из частей бурильной колонны. Сверло для воротников предназначено для обеспечения веса при сверлении. Утяжеленные бурильные трубы представляют собой толстостенные трубы, похожие на детали, которые изготавливаются из цельных стальных прутков, хотя они часто изготавливаются из простой углеродистой стали или немагнитного сплава меди и стали или других сплавов премиум-класса, которые не магнитны по своей природе. Удлиненная бурильная труба имеет стержни из твердой стали, которые просверлены от одного конца до другого, чтобы обеспечить проход для перекачки буровых растворов через удлинитель.

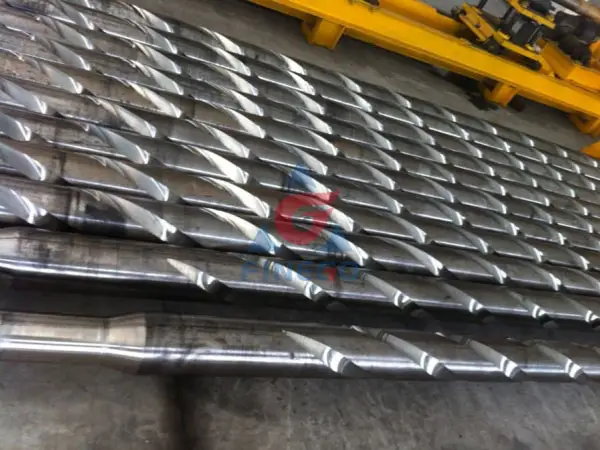

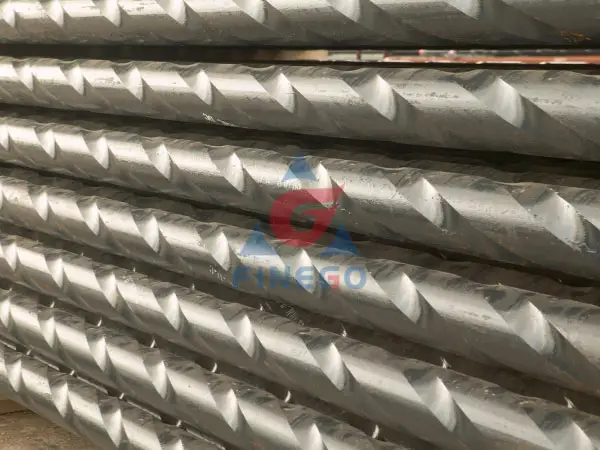

Муфты, доступные для сверления, имеют внешний диаметр, изготовленный из стали, и могут быть слегка обработаны на станке для придания округлости. Утяжеленные бурильные трубы иногда совершенствуются с помощью спиральных утяжеленных бурильных труб или канавок винтовой формы. Воротник с резьбой для сверла имеет соединения с наружной резьбой или с одной стороны и с внутренней резьбой на другом. Они разрезаются на несколько муфт, которые можно регулировать с помощью винта вместе с другими скважинными инструментами. Бур помогает выполнить компоновку низа бурильной колонны или КНБК.


Номер удлинителя*

Внешний диаметр,
дюйм.

Внутренний диаметр,
дюйм.

Длина,
футы

Приблизительный вес,
фунты/футы

Типичный
коэффициент прочности на изгиб

НК 23-31

3-1/8

1-1/4

30

22

2,57:1

НЗ 26-35 (2-3/8 ПЧ)

3-1/2

1-1/2

30

27

2,42:1

НЦ 31-41 (2-7/8 ПЧ)

4-1/8

2

30 или 31

34

2,43:1

НК 35-47

4-3/4

2

30 или 31

47

2,58:1

НЦ 38-50 (3-1/2 ПЧ)

5

2-1/4

30 или 31

54

2,38:1

НК 44-60

6

2-1/4

30 или 31

83

2,49:1

НК 44-60

6

2-13 /16

30 или 31

76

2,84:1

НК 44-62

6-1/4

2-1/4

30 или 31

91

2,91:1

НК 46-62 (4 ПЧ)

6-1/4

2-13 /16

30 или 31

84

2,63:1

НК 46-65 (4 ПЧ)

6-1/2

2-1/4

30 или 31

100

2,76:1

НК 46-65 (4 ПЧ)

6-1/2

2-13 /16

30 или 31

93

3,05:1

НК 46-67 (4 ЕСЛИ)

6-3/4

2-1/4

30 или 31

109

3,18:1

НЦ 50-70 (4-1/2 ПЧ)

7

2-1/4

30 или 31

118

2,54:1

НЦ 50-70 (4-1/2 ПЧ)

7

2-13 /16

30 или 31

111

2,73:1

НЦ 50-72 (4-1/2 ПЧ)

7-1/4

2-13 /16

30 или 31

120

3,12:1

НК 56-77

7-3/4

2-13 /16

30 или 31

140

2,70:1

НК 56-80

8

2-13 /16

30 или 31

151

3.02:1

6-5/8 API Рег.

8-1/4

2-13 /16

30 или 31

162

2,93:1

НК 61-90

9

2-13 /16

30 или 31

196

3,17:1

7-5/8 Регистрация API

9-1/2

3

30 или 31

217

2,81:1

НК 70-97

9-3/4

3

30 или 31

230

2,57:1

НК 70-100

10

3

30 или 31

243

2,81:1

8-5/8 API Рег.

11

3

30 или 31

300

2,84:1


ОД

глубина резания

Свинец ±25,4

мм

в

А (мм)

Б (мм)

мм

86

3.375

3,5±0,79

/

679

98,4

3,875

4,0±0,79

/

914

101,6~111,1

4~4 1/8

4,8±0,79

/

914

114,3~130,2

4 1/2~5 1/8

5,6±0,79

/

965

133,4~146,1

5 1/4~5 3/4

6,4±0,79

/

1067

149,2~161,9

5 7/8~6 3/8

7,1±1,59

/

1067

165,1~177,8

6 1/2~7

7,9±1,59

/

1168

181,0~200,0

7 1/8~7 7/8

8,7±1,59

5,6±0,79

1626 г.

203,2~225,4

8~8 7/8

9,5±1,59

6,4±0,79

1727 г.

228,6~250,8

9~9 7/8

10,3±2,37

7,1±1,59

1829 г.

254,0~276,2

10~10 7/8

11,1±2,37

7,9±1,59

1930 год

279,4

11

11,9±2,37

8,7±1,59

2032 год


Механические характеристики удлинителя

ОД

Предел текучести

Предел прочности σb

Удлинение

Сокращение

Влияние

Размер

σ0,2

МПа (фунты на квадратный дюйм)

δ4%

%

фут.1б


МПа (фунты на квадратный дюйм)





3 1/8~6 3/4

≥758

≥827

≥18

50

≥50

-110 000

-120 000

7~10

≥689

≥758

≥20

-100 000

-110 000



Срил Марк

Удлинитель бура Химический состав %

С

Си

Мин.

п

С

Кр

Мо

Cu

Ал

4145H

0,42~0,48

0,15~0,35

0,90~1,20

≤0,03

≤0,03

0,90~1,20

0,15~0,25

≤0,2

0,025~0,045

Другие элементы: N≤0,015, Ni≤0,5.

Процесс

1.Ковка:Подобно спиральным и немагнитным бурильным воротам, он выкован из заготовок из высокопрочной легированной стали с использованием прессов высокого давления или молотков. Процесс ковки создает прочный, однородный материал с улучшенными механическими свойствами.
2.Термическая обработка:После ковки воротники подвергаются термической обработке для повышения их прочности и ударной вязкости. Это обычно включает в себя закалку и отпуск стали для достижения желаемых механических свойств, таких как высокая прочность текучести и ударная вязкость.
3.Подвергать механической обработке:Стандартные хомуты обрабатываются до их конечных размеров с помощью токарных и фрезерных станков. Это включает поворачивать наружный диаметр, расточку внутреннего диаметра, и резьбу вырезывания на обоих концах для того чтобы соединиться с другими компонентами строки сверла. Он также может подвергаться дополнительным операциям обработки, таким как создание износостойких подушечек или коробок для соединения инструментов и штифтовых соединений.
4.Поверхностные обработки:Для повышения износостойкости и защиты от коррозии стандартные хомутики могут подвергаться обработке поверхности, аналогичной той, которая используется на спиральных хомутах. Это может включать в себя наплавку областей с высоким износом с использованием процесса сварки или нанесения защитных покрытий, таких как термически напыленный карбид или хромирование.
5.Осмотр и контроль качества:Он проходит тщательную проверку и процессы контроля качества, чтобы гарантировать, что он соответствует требуемым спецификациям. Это включает в себя размерные проверки, методы неразрушающего контроля (NDT), такие как ультразвуковой контроль или контроль магнитных частиц, а также испытания механических свойств для проверки прочности и ударной вязкости стали.

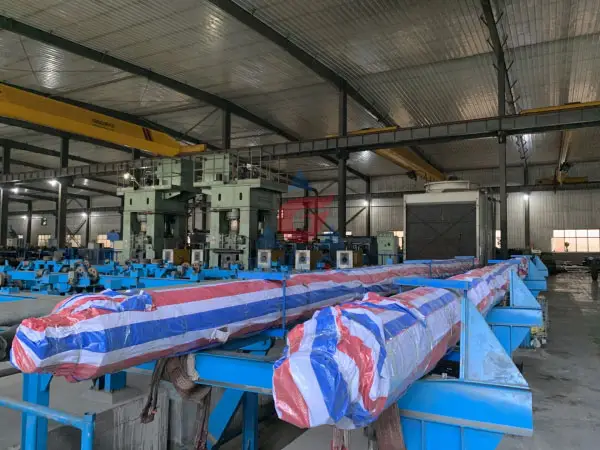

Упаковка

  • Стальная упаковка

    Стальная упаковка
