Бесшовные стальные трубы

Стальная труба DIN 1629

ДИН 1629 стандарт определяет безшовные круговые трубки не сталей сплавов с особенными качественными требованиями.

DIN 1629 применяет перегретые котлы в качестве ферритовых и бесшовных стальных труб минимальной толщины, а также в качестве теплообменников через аустенитные трубы.

Стальная ранг:ST37.0, ST44.0, ST52.0

Диапазон размеров (мм):

Вне диаметр:10-324 мм

Толщина стены:1-30 мм

Длина:14000 мм максимальное

Условие доставки:Горячее законченное

Тест:Анализ бросания, растяжимое испытание, испытание удара, электромагнитное испытание, визуальный контроль

Стандарты

Спецификация

ДИН 1629 стандарт определяет безшовные круговые трубки не сталей сплавов с особенными качественными требованиями. Области применения бесшовных стальных труб Din 1629: химический завод, сосуды, строительство трубопроводов и для общих целей машиностроения. Обычно стандарт DIN 1629 изготавливается без ограничения значений рабочего давления. Рабочая температура ограничена ниже 300 ℃.


Основными видами продукции марки стали DIN 1629 являются:

Дин 1629 СТ37.0

Din1629 ST44.0

Din1629 ST52.0


DIN 2391 ST 37 может обрабатываться как горячекатаная, холоднокатаная, режущая, шлифовальная, механическая и формовочная операции. Он обладает высокой ударной вязкостью, благодаря чему его можно использовать и в условиях сильных ударов, подверженных наружному применению.

DIN 1629 ST 52-это недорогие трубы из низкоуглеродистой стали с максимальным содержанием углерода 022%, легко формируются и формируются. Он подходит для сварки сваркой газом, дуговой сварки, стыковой сварки, электросварки давлением и газовой сварки давлением.

DIN 1629 часть 3 не только твердая, но и обладает высокими свойствами растяжения, которые ожидаются для структурных компонентов. Он обладает хорошими свойствами свариваемости благодаря своей уже существующей химии.


Химический состав:

Марка стали

Тип раскисления
(R, убитые (включая полуубитых) (RR, полностью убитые)

Химический состав, % по массе

Символ

Номер материала

С

П

С

N¹)

Добавление азотных фиксирующих элементов
(Например, не менее 0,020% Al всего

Ст37.0

1,0254

Р

0,17

0040

0040

0009 ²)

-

Ст44.0

1,0255

Р

0,21

0040

0040

0009 ²)

-

Ст52.0 ³)

1,0421

РР

0,22

0040

0035

-

Да


МеняМеханические свойства:

Марка стали

Верхний предел текучести ReH
Для толщины стенки, в мм,

Предел прочности
RM
Н/мм²

Удлиненность (%) А5

Символ

Номер материала

До 16

Старше 16 до 40

Более 40 до 65

Продольный

Поперечный

Ул 37,0

1,0254

235

225

216

350 ²) до 480

25

23

Ул 44,0

1,0256

¹ 275)

¹ 265)

255 ¹)

420 ²) до 550

21

19

Ул 52,0

1,0421

355

345

335

От 500 ²) до 650

21

19

1) Для холодной пробки f inished в условии NBK (обожженном над верхним пунктом преобразования под защищая газом или в вакууме), позволены минимальные значения стресса выхода более низкого чем эти оцененные ² 20N/mm.
2) Для холодных законченных трубок в условии НБК, позволены минимальные значения прочности на растяжение более низкие чем эти значения ² 10Н/мм.


Диаграмма допуска:

Исполнение

Диапазон размеров

Допуск ОД

Допуск стены

Горячекатаная труба,

OD - 80 ммOD> 80 ммСтена <12 мСтена-12 мм

± 0,4 мм ± 0,5% от внешнего диаметра

± 0,7 мм ± (5% x толщина стенки + 0,1 мм

Горячекатаная очищенная трубка.

Все размеры Стена <12 мм Стена-12 мм

+ 0,25/- 0 мм

± 0,8 мм ± (5% x толщина стенки + 0,2 мм)

Трубчатая сталь холодной обработки-прокатанная или холоднотянутая

OD < 40 mmOD 40 - 80 mmOD > 80 Толщина стенки <6 мм Толщина стенки 6 - 8 мм Толщина стенки> 8

+ 0,30/- 0 мм * + 0,35/- 0 мм * + 0,40/- 0 мм *

± 0,30 мм ± 0,35 мм ± 0,40 мм

Процесс

Холодный-нарисованный процесс используемый в изготовлять трубки нержавеющей стали ДИН 1629 включает вытягивать материал через плашку для того чтобы достигнуть пожеланных размеров. Этот процесс улучшает механические свойства и чистоту поверхности труб, что делает их пригодными для прецизионных применений, таких как гидравлические цилиндры.

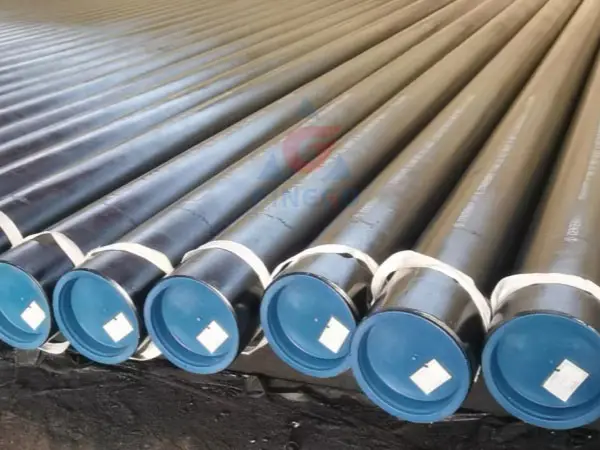

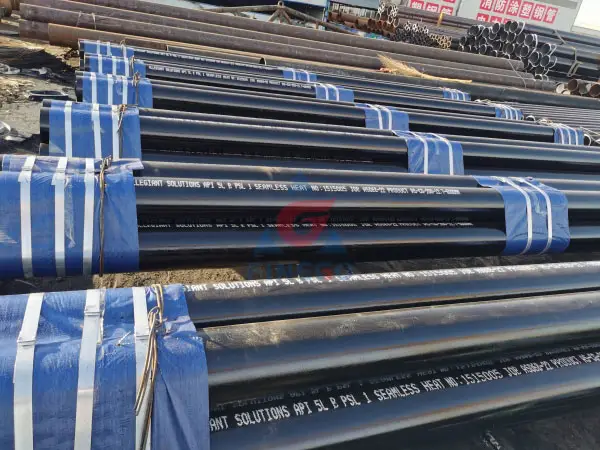

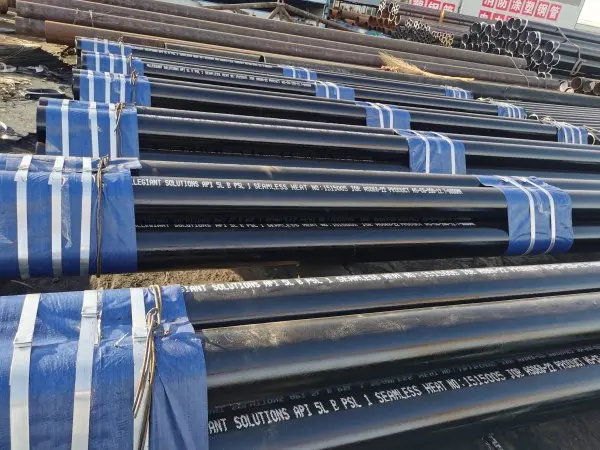

Упаковка

  • Внешний диаметр 219 мм и выше (рыхление): рыхление + крышка трубы + два нейлоновых стропа

    Внешний диаметр 219 мм и выше (рыхление): рыхление + крышка трубы + два нейлоновых стропа

  • Внешний диаметр ниже 219 мм (связывание): шестиугольная упаковка + связывание стальной лентой (3 стальные ленты на обоих концах, 2 стальные ленты посередине)

    Внешний диаметр ниже 219 мм (связывание): шестиугольная упаковка + связывание стальной лентой (3 стальные ленты на обоих концах, 2 стальные ленты посередине)
